Gancho para rebocador GSH

para portode abertura rápidarebocador

Visão geral

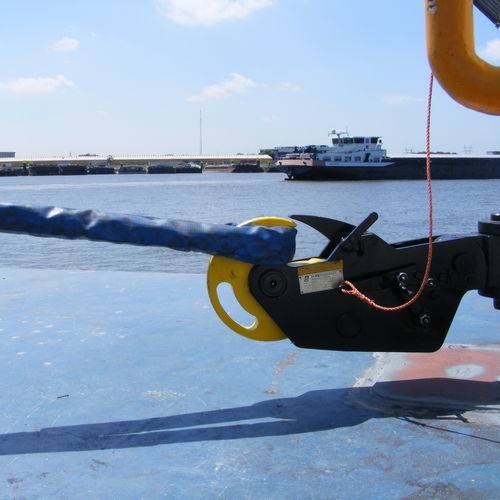

O gancho de reboque de libertação rápida tipo disco Straatman é um dispositivo montado no convés projetado para fixar uma linha de reboque e permitir uma libertação controlada e rápida enquanto a linha permanece sob tensão. Destina-se a operações de reboque em rebocadores, navios de apoio, embarcações portuárias e de serviço, reduzindo a manipulação manual no convés e oferecendo capacidade de libertação sob carga em situações de emergência.

Principais benefícios

• Libertação sob carga: liberta a linha de reboque sob tensão até à capacidade nominal do gancho, permitindo resposta rápida em situações de emergência.
• Redução da manipulação manual e maior segurança da tripulação, permitindo libertação controlada a partir de posição segura.
• Conceitos comprovados de libertação sob carga e suporte de manutenção a longo prazo.

Tipos e funcionalidades

• Tipo GSH: gancho de reboque tipo disco com libertação rápida manual. Operado manualmente por alavanca ou corda; a força necessária para operação mantém-se abaixo de 33 libras (≈15 kg) mesmo à plena SWL. Mecanismo de libertação integrado em dois estágios para reduzir aberturas acidentais. Projeto de disco contrabalançado reduz a energia no momento da libertação e permite um rápido reajuste manual controlado. SWL típicos disponíveis: 15 a 100 toneladas.
• Tipo GMH: gancho combinado de amarração e reboque que assegura ambas as funções. Fornecido com um prende‑corda para permitir a mudança segura e controlada entre amarração e reboque, mantendo o controlo e a segurança.

Configuração e opções
A Straatman configura os ganchos para corresponder ao arranjo do navio e às necessidades operacionais. Opções disponíveis incluem:

• Amortecedor de choque com mola
• Geometrias de gancho personalizadas
• Libertação hidráulica ou pneumática local
• Libertação controlada remotamente
• Integração com sistemas de monitorização de carga
• Fundação, suportes ou postes de reboque para montagem no convés

Testes e certificação
A Straatman testa internamente cada gancho de libertação rápida com equipamento de ensaio hidráulico calibrado (capacidade até 3.500 kN) para garantir qualidade consistente e desempenho verificável antes da entrega. Os ganchos tipo disco são submetidos a testes de carga de prova até 200% da SWL especificada; por exemplo, o modelo GSH‑100 é testado a 150% SWL conforme os critérios de projeto. A função de libertação é verificada à SWL. Se necessário, uma autoridade de classificação selecionada pelo cliente pode assistir ao processo de ensaio.

Conceções especiais e soluções por projeto
A Straatman apoia conceções específicas de projeto, incluindo fundações integradas para soldadura direta ao convés e amortecedores hidráulicos desenvolvidos com parceiros para melhorar o controlo de cargas e simplificar a instalação.

Aplicações previstas

• Rebocadores, rebocadores de escolta, navios de apoio offshore e embarcações de serviço portuário.
• Operações onde as cargas de reboque variam rapidamente e é necessário libertação imediata e controlada.

Especificações técnicas

• Tipo de produto: gancho de reboque de libertação rápida tipo disco
• Marca: Straatman
• Nome comercial: Quick Release Towing Hook
• Modelos/tipos: GSH, GMH
• Disponibilidade SWL GSH: 15 a 100 toneladas (típico)
• Força de operação (GSH): inferior a 33 libras (≈15 kg) máximo
• Mecanismo de libertação: libertação integrada em dois estágios; libertação controlada com a linha sob tensão
• Reajuste: disco contrabalançado para reajuste manual rápido e controlado
• Testes de carga de prova: até 200% SWL (geral); exemplo GSH‑100 testado a 150% SWL
• Capacidade do equipamento de ensaio: bancada hidráulica calibrada até 3.500 kN
• Opções: amortecedor de choque com mola, desenhos personalizados, libertação hidráulica/pneumática ou remota, integração de monitorização de carga, fundações/suportes/postes de reboque
