Sistema de atracação assistida para navio BAS

para terminal portuário

Descrição
O Sistema de ajuda à atracação (Berthing Aid System - BAS) Straatman é uma solução terrestre que combina medição de distância por laser e tecnologia de ecrã LED para suportar atracações seguras e controladas em cais e terminais. Fornece dados numéricos e visuais claros em tempo real para reduzir a incerteza na fase final da atracação.

O que o sistema faz

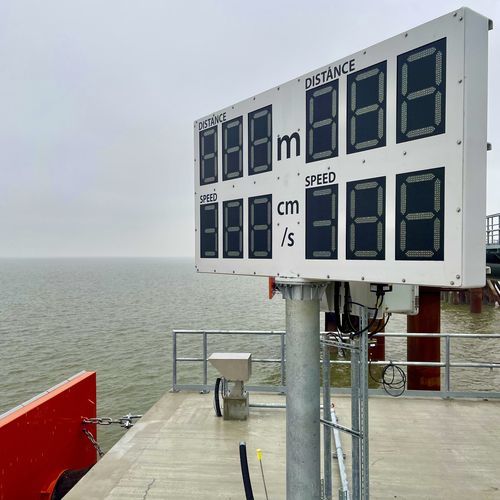

O BAS monitoriza continuamente a aproximação da embarcação através de sensores laser e apresenta informação processada em tempo real em grandes visores LED no molhe e em ecrãs na sala de controlo. Permite intervenção imediata do operador quando as condições de aproximação mudam.

Como o sistema funciona
Os sensores laser efetuam medições contínuas da distância entre o casco da embarcação e o cais. Os dados dos sensores são processados em tempo real e visualizados em visores LED e painéis PC/PLC. O sistema suporta montagem em trilhos e integração com o ambiente de controlo do terminal.

Apoio operacional e funcionalidades opcionais

• Comunicação sem fios para tablets para acesso remoto do operador
• Sistemas de pager/alertas locais no molhe
• Integração com PLC/SCADA e sistemas de controlo do terminal
• Definição de limites de alarme personalizáveis e registo de eventos operacionais

Parâmetros-chave de medição

• Distância entre embarcação e cais (proa e popa)
• Velocidade de aproximação
• Posição de proa/pop
• Ângulo de aproximação da embarcação

Características — Sensores laser

• Sensores laser de alta precisão, sem manutenção (Classe 1)
• Alcance de medição: 0–300 metros
• Precisão: ±2 cm
• Opções de montagem em trilho para alinhamento flexível
• Projeto robusto para operação contínua em ambiente marítimo
• Opções para instalação em áreas classificadas (Zonas 1 e 2)

Configuração do sistema e opções de ecrã

• Grandes ecrãs LED visíveis até 300 metros (durante o dia)
• Sistemas de visualização controlados por PC ou PLC e dashboards para operadores
• Dimensões de referência do ecrã: 2500 × 1200 × 200 mm
• Tecnologia LED para elevada visibilidade diurna
• Configurações económicas para zonas classificadas/perigosas

Projetado para operações em terminais e cais

• Terminais de petróleo e gás
• Terminais químicos e de granéis líquidos
• Terminais de GNL
• Terminais de contentores
• Cais offshore e carga geral

Características técnicas / especificações

• Nome do produto / série: Berthing Aid System (BAS) — Straatman
• Tecnologia de medição: medição contínua de distância por laser
• Alcance de medição: 0–300 m
• Precisão de medição: ±2 cm
• Instalação: opções de montagem em trilho
• Opções de ecrã: grandes ecrãs LED (visíveis até 300 m), sistemas controlados por PC/PLC
• Dimensões de ecrã exemplo: 2500 × 1200 × 200 mm
• Ambiente operativo: operação fiável em todas as condições climatéricas; opções para Zonas 1 e 2
• Integrações opcionais: comunicação sem fios (tablet), sistemas de pager, integração com controlo do terminal/PLC
• Parâmetros monitorizados: distância, velocidade de aproximação, posição proa/popa, ângulo de aproximação
