Sonar para barco SD9500

para naviopara AUVpara porto

Visão geral do produto

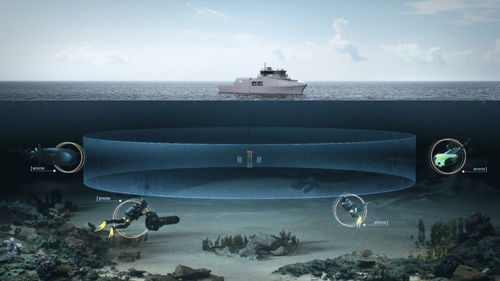

O SD9500 é um sonar de imersão multifuncional projetado para detetar alvos submarinos pequenos e de baixa assinatura, como mergulhadores, veículos de entrega de mergulhadores, AUVs e mini-submarinos. Destina-se à proteção de portos e à vigilância de plataformas ou embarcações em posição. A cabeça do sonar é baixada por uma guinada elétrica e ligada à Unidade de Processamento Topside (SPU) através de um cabo híbrido; a profundidade de imersão é de pelo menos 150 m.

Destaques

• Otimizado para operação em águas rasas e espaços confinados com cobertura horizontal de 360°; design compacto permite implantação a partir de navios, bases flutuantes ou estruturas fixas.
• Sistema de Lançamento e Recuperação (LARS) adaptável: desde um braço manual simples até um LARS automático avançado, conforme a plataforma.
• Projetado para detecção de alvos de baixa assinatura através de largura de banda ampla, alta resolução e elevada sensibilidade de recepção.
• Suporta operação remota e controlo remoto do LARS a partir de uma plataforma mãe ou estação em terra, adequado para plataformas não tripuladas.

Principais características

• Profundidade de imersão ≥ 150 m
• Sequências rápidas de lançamento e recuperação
• Intervalo de frequência: 65 kHz a 105 kHz
• Cobertura horizontal: 360° ou setor selecionável
• Cobertura vertical: ±75°
• Estabilização e apontamento eletrónico do feixe
• Rastreamento de alvos automático e manual
• Alarmes audíveis e visuais
• Gravação e reprodução com sobreposição de ecos em mapas eletrónicos
• Modelagem de propagação sonora integrada e simulador de operador
• Vários modos de transmissão e opções de pulso
• Controlo pelo operador de todos os parâmetros do sonar
• Pronto para integração com PCC ou CMS

Especificações técnicas

• Modelo: SD9500
• Profundidade de imersão: pelo menos 150 m
• Intervalo de frequência: 65–105 kHz
• Cobertura horizontal: 360° ou setor selecionável
• Cobertura vertical: ±75°
• Largura de banda: ampla para alta resolução
• Sensibilidade de recepção: otimizada para alvos pequenos/fracos
• Controlo de feixe: estabilização e apontamento eletrónico
• Modos de transmissão: setor horizontal, setor vertical, feixe de inspeção
• Modos de pulso: trem de pulsos e pulso único
• Rastreamento de alvos: iniciação automática e manual
• Alarmes: audíveis e visuais
• Gestão de dados: gravação, reprodução, mapas eletrónicos com sobreposição de ecos
• Ferramentas: modelagem de propagação sonora integrada; simulador para treino
• Integração: pronto para PCC ou CMS
• Diagnóstico: sistema de autoteste integrado
• Ambiente: adequado para águas costeiras/rasas e condições confinadas
• Lançamento e recuperação: LARS adaptável (braço manual ou LARS automático)
• Controlo remoto: suporta operação remota completa incluindo controlo do LARS
