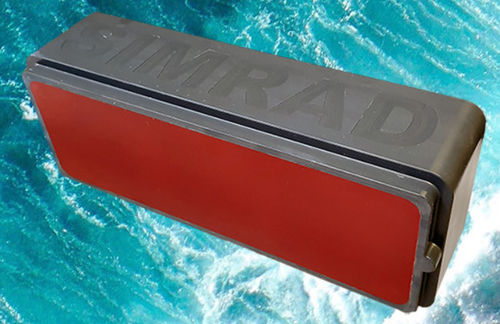

Transdutor acústico para sonar CP200-5C

para sonda de pesca

O Simrad CP200-5C é um transdutor especializado concebido para medições de velocidade da água e localização de peixes. A caixa do transdutor Simrad CP200-5C contém três transdutores separados, configurados para medir a velocidade da água, e um transdutor de feixe único para a localização tradicional de peixes. Devido à sua alta frequência de operação, o CP200-5C fornece medições precisas e ecogramas detalhados. O transdutor é normalmente montado à face do revestimento do casco. É utilizada uma estrutura de fixação para prender o corpo do transdutor a uma estrutura de montagem. A estrutura de montagem é soldada à placa inferior. O cabo do transdutor penetra no casco através de um bucim. O prensa-cabo é composto por um casquilho, uma junta de borracha, anilhas e um bocal de vedação. O transdutor também pode ser montado à face no fundo de uma bolha ou de uma quilha suspensa. Ligação do ecobatímetro O transdutor CP200-5C é ligado a um sistema de ecobatímetro. Para obter a máxima precisão de medição, recomendamos vivamente que ligue uma unidade de referência de movimento (MRU) ao sistema de ecobatímetro. Se não estiver disponível uma unidade de referência de movimento (MRU), utilize um sensor de movimento para medir a rotação e a inclinação. Como solução mínima, pode ser utilizado um sistema de posicionamento global (GPS). Preparativos e calibração para dados de precisão Para obter dados de precisão que sejam simultaneamente detalhados e corretos, é necessário alinhar o transdutor e medir a sua localização e desvio em relação ao sistema de coordenadas do navio. Recomendamos que o sistema de ecobatímetro com o transdutor CP200-5C seja calibrado antes da utilização.
