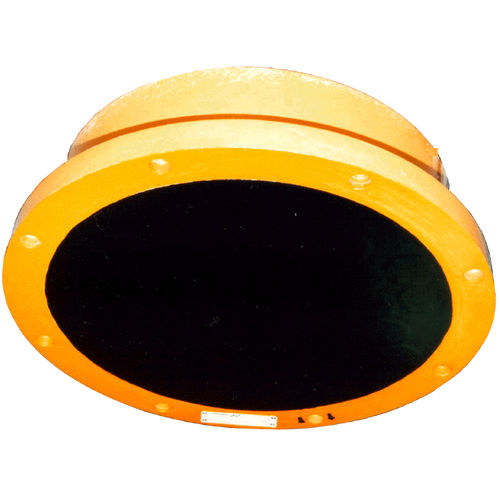

Transdutor acústico para sonda de pesca ES18

para ecossondapara barco

O ES18 é um transdutor de feixe dividido que incorpora 44 elementos Tonpilz distribuídos em quatro quadrantes. A largura nominal do feixe é de 11 graus. Ideal para medições em águas profundas A largura de feixe do ES18 é de 11 graus à frequência operacional nominal de 18 kHz. O transdutor utiliza 44 elementos "tonpilz" organizados em quatro sectores separados. Devido à sua baixa frequência, o ES18 é ideal para ser utilizado em medições em águas profundas. O alcance máximo é de aproximadamente 7000 metros. Princípios de instalação O transdutor ES18 é normalmente montado à face do revestimento do casco ou no fundo de um blister. O anel de aperto incorporado é utilizado para fixar o corpo do transdutor a um anel de montagem. O anel de montagem é soldado no revestimento do casco. O transdutor também pode ser montado embutido da mesma forma no fundo de uma bolha ou de uma quilha suspensa. O cabo do transdutor penetra no casco através de um prensa-cabos. Este bucim é composto por um casquilho, anilhas, uma junta de borracha e um bocal de vedação. Especificações técnicas Observe a folha de dados do transdutor para obter todas as especificações técnicas relevantes. Utilize a ligação no fundo da página. Caraterísticas principais Concebido para aplicações de pesca e ciência oceânica. Ideal para medições em águas profundas. A frequência nominal é de 18 kHz. A largura do feixe é de 11 graus. O alcance máximo é de aproximadamente 7000 metros. A potência máxima de entrada é de 2000 W. O fornecimento inclui o transdutor, o tubo de enchimento, o bucim e o material de montagem.
