Sensor de temperatura 38/200 Combi C

acústicopara barcopara ecossonda

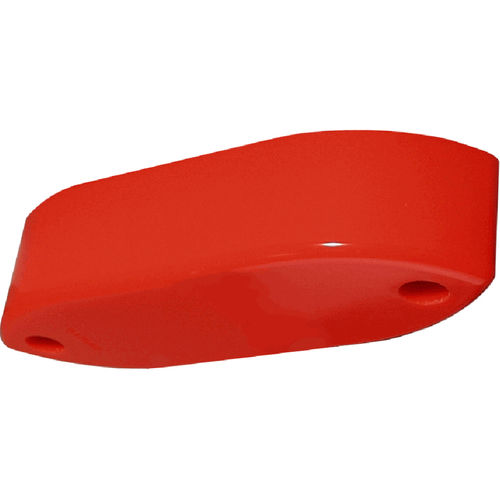

O transdutor Simrad 38/200 Combi C combina dois transdutores e um sensor de temperatura numa única caixa. Foi concebido com uma forma aerodinâmica para montagem no casco de pequenas embarcações. Este transdutor de feixe único oferece dois transdutores num só. As duas frequências cobrem a coluna de água e detectam o fundo em águas profundas e pouco profundas. O transdutor também inclui um sensor de temperatura. O transdutor possui um exterior hidrodinâmico e destina-se a ser instalado no exterior do casco. Não deve ser montado à face. Em vez disso, deve ser criada uma carenagem personalizada para ficar entre o casco e a superfície superior do transdutor. Essa carenagem precisa fornecer o ângulo de instalação correto, acomodar o loop de serviço do cabo e suportar totalmente toda a área superior da caixa. O suporte parcial - como apenas nas extremidades - pode levar a danos estruturais durante impactos fortes. A carcaça inclui dois orifícios para parafusos para fixar firmemente a unidade à carenagem. O posicionamento do transdutor a cerca de 0,5 metros da quilha normalmente permite um fluxo de água adequado entre a quilha e a unidade. Para um desempenho ótimo, a face do transdutor deve ser inclinada cerca de 1-2 graus, de modo a que a água que se aproxima o encontre de forma limpa, promovendo um fluxo laminar estável. Os parafusos de montagem devem ficar nivelados e quaisquer espaços à sua volta devem ser selados com um composto ou anel de bloqueio adequado. A face do transdutor, o revestimento do casco ao redor e qualquer material de preenchimento devem ser acabados com uma superfície lisa e uniforme. As irregularidades nestas áreas podem perturbar o fluxo de água e reduzir o desempenho. O cabo do transdutor penetra no casco usando um tubo de enchimento e um prensa-cabo.
