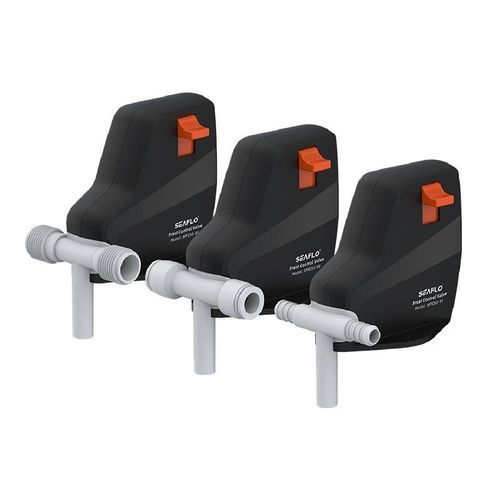

Válvula de gatilho SFFCV2 series

de retençãopara barcopara circuito de água

Overview
A válvula de controlo de congelação é uma válvula de drenagem sem corrente com monitorização de congelação integrada. É adequada como acessório para aparelhos de água quente (caldeiras ou caldeiras combi) e para tanques de água instalados permanentemente em caravanas e autocaravanas.

Color
Preto

Features and Benefits

• Válvula de drenagem manual com botões de pressão
• Monitor de congelação com abertura automática abaixo da temperatura definida
• Disponível em três tipos de ligação (mangueira, tubo fixo, 1/2” NPT)
• Projeto compacto para instalação em pavimentos de veículos e tanques
• Fácil de instalar e operar por técnicos
• Materiais adequados para sistemas de água potável

Operation / Operating instructions
1 = Posição do interruptor 'Operation'.
2 = Posição do botão 'Drain'.
3 = Posição do botão 'Closed'.
4 = Saída de drenagem (conduzida para o exterior através do piso do veículo).

Estado de trabalho inicial / Fecho da válvula de drenagem / Enchimento da caldeira (tanque de água):
- Verifique se o interruptor (Posição 1) está ajustado para 'Operation' e engatado.
- Feche a válvula de drenagem pressionando o botão (Posição 3) até que fique em 'Closed'.
- Só feche manualmente quando a temperatura da válvula for superior a aprox. 7 °C (ambiente).

Abertura manual da válvula de drenagem:
- Abra a válvula pressionando o botão (Posição 2); o interruptor e o botão saltam para fora (Posição 1 e Posição 3). A água drena através da saída de drenagem (Posição 4).

Abertura automática da válvula de drenagem:
- Se a temperatura da válvula estiver abaixo de aprox. 3 °C (ambiente), a válvula abre automaticamente e o botão salta para fora (Posição 3). A água drena através da saída de drenagem (Posição 4).

Technical parameters

• SFFCV2-01 — Temperatura de fecho: acima de aprox. 7 °C (ambiente); Temperatura de abertura: abaixo de aprox. 3 °C (ambiente); Temperatura de funcionamento: -30 °C – +70 °C; Ligação: ligação por mangueira Ø 12 mm
• SFFCV2-02 — Temperatura de fecho: acima de aprox. 7 °C (ambiente); Temperatura de abertura: abaixo de aprox. 3 °C (ambiente); Temperatura de funcionamento: -30 °C – +70 °C; Ligação: ligação por tubo fixo Ø 12 mm
• SFFCV2-03 — Temperatura de fecho: acima de aprox. 7 °C (ambiente); Temperatura de abertura: abaixo de aprox. 3 °C (ambiente); Temperatura de funcionamento: -30 °C – +70 °C; Ligação: conetor 1/2” NPT

Installation example / Application
Exemplo de mapeamento de instalação: 1 = Interruptor; 2 = Botão; 3 = Botão; 4 = Válvula de controlo de congelação (válvula de segurança/drenagem); 5 = Válvula de retenção (não incluída). Recomendado para caldeiras, caldeiras combi e tanques de água instalados em caravanas e autocaravanas.

Specifications

• Tipo: Válvula de drenagem sem corrente com monitorização de congelação
• Uso previsto: Acessório para caldeiras/caldeiras combi e tanques de água instalados permanentemente em caravanas e autocaravanas
• Cor: Preto
• Modelos disponíveis: SFFCV2-01, SFFCV2-02, SFFCV2-03 (série SFFCV2)
• Fecho manual permitido acima de aprox. 7 °C (ambiente)
• Abertura automática abaixo de aprox. 3 °C (ambiente)
• Intervalo de temperatura de funcionamento: -30 °C a +70 °C
• Tipos de ligação: Ø 12 mm mangueira; Ø 12 mm tubo fixo; conetor 1/2” NPT
• Funcionalidade: Drenagem manual e proteção automática contra congelação
