Características

Função
de análise, de simulação, de processamento de dados, de criação de laudos, de design
Aplicações
para navio, para barco profissional, para estaleiro naval, para plataforma offshore
Tipo
3D, automático, offline
Sistema operacional
nativo Windows
Tipo de hospedagem
plug-in
Certificação
ISO
Outras características
personalizável

Descrição

Visão geral do produto

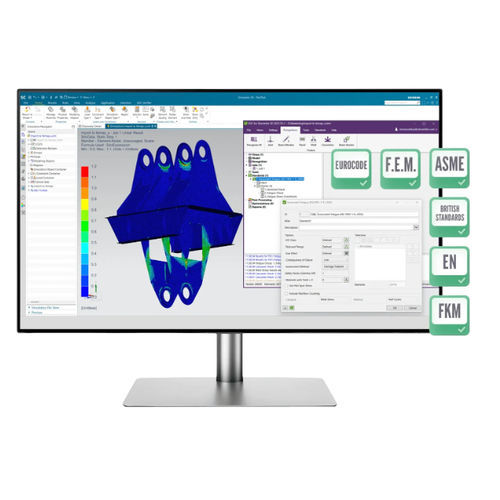

  • Plugin SDC que fornece verificação estrutural automatizada dentro do Simcenter 3D para verificações de resistência, fadiga, flambagem, soldas e parafusos.
  • Funciona diretamente com modelos .fem nativos — sem necessidade de reconstrução ou exportação do modelo.
  • Construído sobre a plataforma SDC Verifier com extensões comparáveis para outros ambientes de elementos finitos.


Principais funcionalidades
  • Verificações automáticas de código implementando mais de 50 normas internacionais de engenharia.
  • Reconhecimento automático de elementos estruturais: soldas, juntas, vigas, chapas e reforços.
  • Aplicadores de carga integrados: tanque, flutuabilidade, vento, ondas e correntes; suporte a casos de carga combinados.
  • Fluxo de trabalho completo dentro do Simcenter 3D — sem troca de ferramentas ou pré‑processamento separado.
  • Relatórios baseados em templates com gráficos, tabelas e resumos completos das verificações; regeneração imediata após atualizações do modelo.
  • Fluxos de otimização orientados pelos resultados das verificações para ajustar espessuras, seções, tipos de solda e materiais.


O que você pode alcançar
  • Validar resistência, fadiga, flambagem, soldas e parafusos sob casos de carga realistas e combinados.
  • Substituir planilhas e scripts manuais por verificações automatizadas e auditáveis.
  • Acelerar relatórios e iterações de projeto através de fluxos de trabalho repetíveis baseados em templates.
  • Apoiar certificações e auditorias em projetos offshore, marítimos, civis e de equipamentos pesados.


Normas de engenharia (exemplos)
  • ABS
  • AIJ
  • AISC
  • API
  • ASME
  • Australian Standards
  • British Standards
  • Bureau Veritas
  • DIN
  • DNV
  • DVS
  • EN 13001
  • Eurocode (incl. Eurocode 3 e 9)
  • F.E.M. 1.001
  • FKM
  • IACS
  • ISO
  • Lloyd’s Register
  • NACA
  • NORSOK
  • VDI


Destaques do pré/pós‑processamento e toolkit
  • Peak Finder: localizar e resumir zonas de pico a partir de resultados e verificações SDC (tensão, deformação, deslocamento, fadiga, flambagem).
  • Freebody: calcular forças e momentos equilibrados para subestruturas; extrair cargas internas/externas para submodelagem e forças de conectores.
  • Moment & Shear Force: integrar forças nos pontos da grelha para construir diagramas longitudinais e exportar gráficos/tabelas para auditorias.
  • Rainflow counting: converter históricos temporais em matrizes de ciclos com filtragem peak–valley e múltiplos métodos de contagem.
  • Compression‑only supports: modelar apoios unidirecionais e iterar conjuntos de carga para estabilizar verificações.


Implantação & fluxo de trabalho
  • Instalação rápida como plugin nativo do Simcenter 3D — sem etapas separadas de importação/exportação.
  • Ferramentas de reconhecimento automatizam a classificação de elementos e preparam os dados do modelo para verificação e relatórios.
  • Templates automatizados e gerador de relatórios produzem documentos prontos para auditoria com gráficos, tabelas e resumos de verificação.
  • O módulo de otimização integra‑se com os resultados das verificações para reduzir iterações e material mantendo os requisitos de projeto.


Especificações técnicas
  • Integração: plugin nativo executado dentro do ambiente Simcenter 3D.
  • Formato de modelo suportado: .fem nativo (nenhuma conversão necessária).
  • Verificações suportadas: resistência, fadiga, flambagem, verificação de soldas, verificações de parafusos, verificações de vigas e chapas.
  • Normas: implementações automatizadas para 50+ normas industriais (exemplos acima).
  • Capacidades de carga: aplicação integrada para tanque, flutuabilidade, vento, ondas e correntes; suporte a efeitos combinados.
  • Automação: reconhecimento de elementos, geração automática de casos de verificação e relatórios baseados em templates.
  • Relatórios: relatórios estruturados baseados em templates com gráficos, tabelas e regeneração após atualização do modelo.
  • Ferramentas de pós‑processamento: identificação de picos, extração Freebody, diagramas momento/cisalhamento, contagem rainflow, supports compression‑only, resumos de espessura e solda.
  • Otimização: módulo para ajuste de projeto com base em resultados normativos (espessura, seção, tipo de solda, limite de escoamento).
