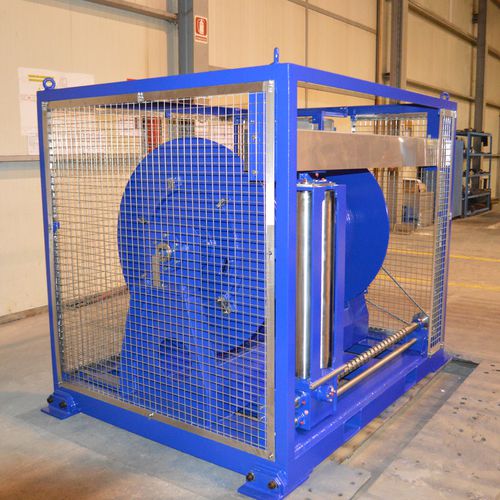

Guincho para navio 0.3Te
para cabo umbilical de ROVelétrico

guincho para navio
guincho para navio
guincho para navio
guincho para navio
Guardar nos favoritos
Comparar


Características

Aplicações
para navio
Uso previsto
para cabo umbilical de ROV
Acionamento
elétrico

Descrição

0.Ficha técnica 3Te - 1000m Peso sem cabo 1750 Kg Diâmetro do cabo 25,7 mm Capacidade de 1000 m Velocidade da linha - Primeira camada 55 m/min Velocidade da linha - Camada superior 79 m/min WLL - Primeira Camada 300 Kg WLL - Camada superior 229 Kg Freio Mínimo 1,5 WLL - Primeira Camada 450 Kg Freio Mínimo 1,5 WLL - Camada Superior 344 Kg Fornecimento necessário 380-440V-3 Ph- 50/60 Hz Motor Elétrico Winch 4 Kw IP56 IE3 Controle Proporcional Local Joystick proporcional bidirecional e potenciômetro de controle de velocidade Eólico nivelado Acionamento por corrente mecânica Dimensões (CxLxA) Pegada de pé 2100 x 1691 x 1890 mm Anel deslizante Projetado para aceitar MOFLON MF0180 ou similar que não está no escopo de fornecimento Ângulo de saída do cabo +/-30° Plano horizontal Min + 4° Max + 45° Plano vertical Detalhe da armaçãoA armação com protecções, bolsos de elevação dos garfos e olhais de elevação certificados Dimensões do tambor do guinchoNúcleo do tambor Ø 668 mm, Comprimento do tambor 1242 mm, Flange Ø 1160 mm Princípio de Funcionamento: O tambor do guincho é montado no eixo de saída de um motoredutor elétrico SEW de 4 kW equipado com uma unidade de freio à prova de falhas e é conectado ao inversor de acionamento correspondente no painel de controle. A velocidade do tambor é controlada proporcionalmente através de um potenciómetro; a sua direcção é determinada por um joystick de 3 posições, retorno de mola ao centro. Ambos são montados localmente no Invólucro do Guincho Eléctrico. O freio, sendo à prova de falhas, deve sempre ser ligado por defeito se, por qualquer razão, a alimentação elétrica for perdida ou o joystick de controle estiver em sua posição central. As caixas laterais não motrizes têm um rolamento e uma mola de pressão. O vento de nível é acionado mecanicamente por corrente a partir do eixo de acionamento do motoredutor elétrico da SEW e o cabo é guiado em relação ao conjunto de carro de vento de nível.

---
