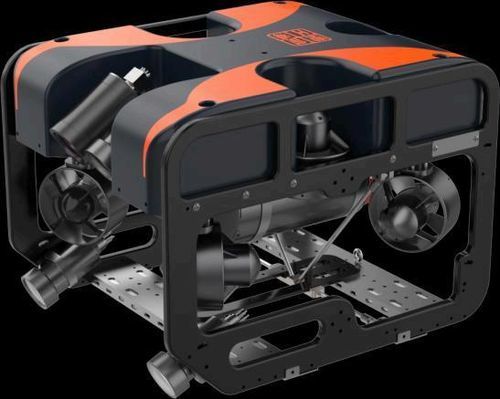

ROV de intervenção R1-30

para inspeção de tubulaçõesde observaçãopara aquicultura

Resumo do produto
O R1-30 é um ROV de observação subaquática concebido para operar em ambientes exigentes. Classificado até 300 m de profundidade, apresenta casco em alumínio anodizado, 4 propulsores horizontais em arranjo vetorial e 2 verticais (6,5 kgf cada), câmara Full HD 1080P com zoom ótico 4× e pantilt ±90°, e três luzes LED reguláveis totalizando 21 000 lumens. A consola de controlo integrada inclui um ecrã de 17,3", processador Intel i7 e software de controlo pré-instalado com auto-depth, auto-heading e 10 níveis de velocidade. Entrega padrão: FOB Qingdao.

Visão geral
O casco e a estrutura do R1-30 são otimizados por CAD e CFD para reduzir a resistência hidrodinâmica e melhorar a estabilidade operacional. Os propulsores horizontais distribuídos em vetor permitem controlo lateral preciso. A plataforma integra melhorias de imagem e reconhecimento de alvos para inspeção, procura e missões de investigação. Configurações personalizadas disponíveis mediante pedido.

Principais características

• Classificação 300 m — adequada para missões profissionais de inspeção e levantamento
• Seis propulsores — 4 horizontais (vector-layout) + 2 verticais; 6,5 kgf por propulsor
• Câmara Full HD — 1080P cor com zoom ótico 4× (2,8–12 mm), FOV 110°, pantilt ±90°
• Iluminação de alto rendimento — 3 LEDs reguláveis, total 21 000 lumens para condições de baixa visibilidade
• Consola integrada — ecrã FHD 17,3", CPU Intel i7, software com auto-depth e auto-heading
• Operação contínua — alimentação externa via cabo umbilical suporta missões 24/7
• Sistema de umbilical — cabo neutro de 150 m reforçado com Kevlar (resistência à rotura 300 kgf); guincho manual; comprimentos personalizados disponíveis

Especificações técnicas (resumo)

• Modelo: R1-30
• Dimensões (C×L×A): 500 mm × 398 mm × 356 mm
• Peso: 21 kg
• Profundidade máxima: 300 m
• Empuxo máximo à frente: 20 kgf
• Capacidade útil: 3 kgf
• Velocidade: 1,5 m/s
• Propulsores: 4 horizontais (vector) + 2 verticais
• Casco: alumínio anodizado; Estrutura: HDPE + fibra de carbono resistente à água do mar
• Flutuabilidade: microesferas de vidro
• Alimentação: externa via umbilical

Câmara e iluminação
Câmara: 1080P Full HD cor (~2 MP). Zoom ótico: 4× (2,8–12 mm). Campo de visão: 110°. Alcance pantilt: ±90° vertical. Iluminação: 3 × 7 000 LM LED, regulável continuamente.

Consola de controlo (Modelo: 1SPro-B)
Peso: 50 kg. Dimensões: 760 mm × 630 mm × 370 mm. Ecrã: 17,3", 1920×1080, 500 cd/m². Processador: Intel i7-9700K. Memória / Armazenamento: 8 GB RAM / 256 GB SSD. I/O: 220 VAC / 380 VDC. Potência nominal: 3000 W.

Sistema de umbilical (Modelo: UCS150-12)
Comprimento padrão: 150 m (comprimentos personalizados disponíveis). Diâmetro do cabo: 12 mm. Resistência à rotura: 300 kgf (reforçado com Kevlar). Tipo de guincho: manual.

Aplicações

• Inspeção e levantamento subaquático
• Operações de busca e recuperação
• Investigação marinha e recolha de dados
• Inspeção de pipelines e infraestruturas
• Segurança e vigilância
• Monitorização aquícola

especificações técnicas

• Modelo: R1-30
• Série: ROV Series
• Dimensões: 500 mm × 398 mm × 356 mm
• Peso: 21 kg
• Profundidade máx.: 300 m
• Propulsores: 6 (4 horizontais vector + 2 verticais), 6,5 kgf cada
• Empuxo máx. à frente: 20 kgf
• Capacidade de carga: 3 kgf
• Velocidade: 1,5 m/s
• Câmara: 1080P Full HD, zoom ótico 4×, FOV 110°, pantilt ±90°
• Iluminação: 21 000 LM total (3 × 7 000 LM), regulável
• Casco: alumínio anodizado; Estrutura: HDPE + fibra de carbono
• Umbilical: cabo neutral-buoyancy Kevlar 150 m (ruptura 300 kgf), diâmetro 12 mm
• Consola: ecrã FHD 17,3", Intel i7, 8 GB RAM, 256 GB SSD
• Alimentação consola: 220 VAC / 380 VDC; potência nominal 3000 W
