Tampa press-fit TFLA series

redondaem polietileno de alta densidade (PEHD)

Visão geral

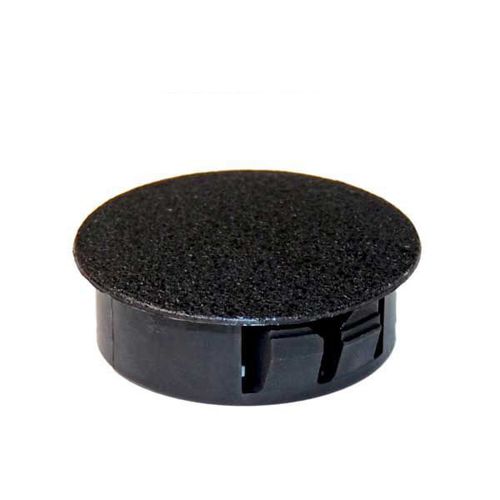

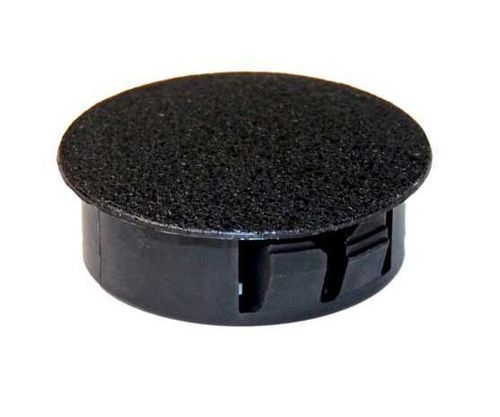

Tampa de encaixe para painel metálico (série TFLA) projetada para vedar furos pré-perfurados em chapa metálica. Fabricadas em polietileno (HDPE), estas tampas permitem inserção e remoção rápidas para proteger as aberturas contra sujeira, pó e humidade, proporcionando acabamento limpo para aplicações industriais e comerciais.

Aplicações

• Fecho de furos em painéis e invólucros metálicos
• Sinalização de via pública, molduras fotovoltaicas e suportes de sinalética
• Componentes e linhas de montagem no setor automóvel
• Moveis e caixilhos de janelas/portas para acabamento estético
• Proteção durante transporte e armazenamento
• Proteção de partes roscadas (macho e fêmea)

Materiais e opções
Material: POLIETILENO (HDPE).
Cores: PRETO / BRANCO.
Disponíveis em versões estéticas e em versões económicas de aplicação rápida conforme a finalidade e o orçamento.

Encomenda e amostras
Selecione a tampa pelo código correspondente ao diâmetro do furo e à espessura da chapa requerida (ver tabela dimensional). Podem ser solicitadas amostras para verificar o ajuste e a aparência antes da compra. Suporte técnico disponível para recomendar o tipo de tampa mais adequado com base em critérios funcionais e económicos.

Notas sobre roscas e gamas
Tampas para proteção de rosca disponíveis para roscas métricas de M8 a M52, roscas GAS de 1/8" a 3" e roscas UNF. A família de produtos abrange tamanhos nominais desde 0,5 mm até mais de 100 mm.

Como escolher
Meça o diâmetro do furo no painel e consulte a tabela dimensional. As letras do cabeçalho da tabela correspondem às letras no desenho técnico. Selecione o código que corresponde ao diâmetro do furo e à espessura máxima da chapa requerida.

Características técnicas / especificações

• Material: POLIETILENO (HDPE)
• Cor: PRETO / BRANCO
• Família de produto: SNAP PLUG FOR METAL PANEL (TFLA series)

Tabela de dimensões (CÓDIGO | D | H | DIÂMETRO DO FURO | ESPESSURA MÁXIMA DA CHAPA)
CODE | D | H | HOLE DIAMETER | MAX THICKNESS SHEET
TFLA4.8 | 6,4 | 5,9 | 4,8 | 1,6
TFLA4.8-9003 | 6,4 | 5,9 | 4,8 | 1,6
TFLA6.4 | 8 | 8 | 6,4 | 1,6
TFLA6.4-9003 | 8 | 8 | 6,4 | 1,6
TFLA8 | 9,5 | 10 | 8 | 1,6
TFLA8-9003 | 9,5 | 10 | 8 | 1,6
TFLA9.5 | 12 | 10,3 | 9,5 | 3,2
TFLA9.5-9003 | 12 | 10,3 | 9,5 | 3,2
TFLA11 | 13,5 | 10,3 | 11,1 | 3,2
TFLA11-9003 | 13,5 | 10,3 | 11,1 | 3,2
TFLA12.7 | 14,6 | 10,3 | 12,7 | 3,2
TFLA12.7-9003 | 14,6 | 10,3 | 12,7 | 3,2
TFLA14.3 | 16,7 | 10,3 | 14,3 | 3,2
TFLA14.3-9003 | 16,7 | 10,3 | 14,3 | 3,2
TFLA15.9 | 18,2 | 10,3 | 15,9 | 3,2
TFLA15.9-9003 | 18,2 | 10,3 | 15,9 | 3,2
TFLA17.5 | 20 | 10,3 | 17,5 | 3,2
TFLA17.5-9003 | 20 | 10,3 | 17,5 | 3,2
TFLA19 | 23,2 | 10,3 | 19 | 3,2
TFLA19-9003 | 23,2 | 10,3 | 19 | 3,2
TFLA20 | 22,6 | 11,5 | 20 | 2,5
TFLA20-9003 | 22,6 | 11,5 | 20 | 2,5
TFLA20.6 | 22,6 | 10,3 | 20,6 | 3,2
TFLA20.6-9003 | 22,6 | 10,3 | 20,6 | 3,2
TFLA22.2 | 28,6 | 11,5 | 22,2 | 3,2
TFLA22.2-9003 | 28,6 | 11,5 | 22,2 | 3,2
TFLA25 | 29,8 | 11,5 | 25 | 2,5
TFLA25-9003 | 29,8 | 11,5 | 25 | 2,5
TFLA25.4 | 30,6 | 11,5 | 25,4 | 3,2
TFLA25.4-9003 | 30,6 | 11,5 | 25,4 | 3,2
TFLA30 | 33,3 | 11,5 | 30 | 3,2
TFLA30-9003 | 33,3 | 11,5 | 30 | 3,2
TFLA35 | 38 | 11,5 | 35 | 3,2
TFLA35-9003 | 38 | 11,5 | 35 | 3,2
