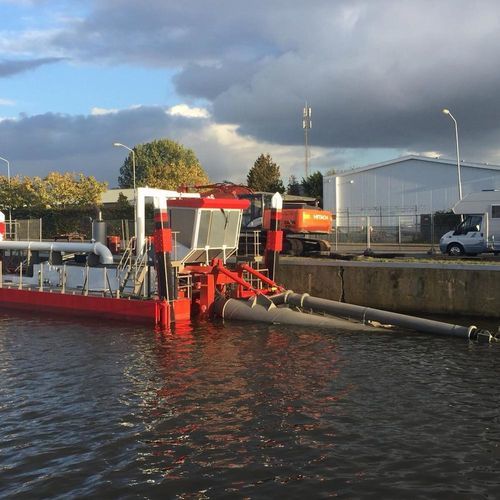

Barco profissional draga de sucção com desagregador

multicascoa diesel

Visão geral
As draga de sucção com cortador da OrangePit combinam a ação de corte do cabeçote cortador com a capacidade de sucção da bomba de dragagem para escavar o material e bombeá-lo para um local de recuperação, barcaça hopper ou local de descarga lateral. Jets de água podem ser adicionados para melhorar a produção. Estas dragas trabalham materiais coesivos como argilas, areias compactadas, cascalho compactado e rochas muito intemperizadas, e permitem alcançar com precisão a profundidade final exigida. Aplicações incluem extração de areia, aprofundamento e limpeza de canais, lagoas, lagos e rios. Para aplicações de sucção profunda, as unidades podem ser equipadas com bombas submersíveis. Opções de alimentação: elétrico, hidráulico, diesel ou configurações híbridas.

Gama disponível
Fornecemos uma gama de draga de sucção com cortador de 10" a 24".

Design da draga de sucção

• 1.240 kW de potência
• Profundidade de trabalho até 15 m
• Tubulação de descarga até Ø550 mm
• Até 771 m³/h de materiais sólidos
• Até 1.350 ton/h de materiais sólidos

Dados técnicos (tabela)
Descrição | Medida | 15 / 200 | 15 / 250 | 15 / 300 | 15 / 350 | 15 / 400 | 15 / 450 | 15 / 550
Profundidade de sucção até | [m] | 6 | 6 | 8 | 8 | 10 | 12 | 15
Mistura | [m³/h] | 850 | 1600 | 2300 | 2450 | 3200 | 4500 | 6000
Material sólido* | [m³/h] | 109 | 205 | 295 | 314 | 410 | 578 | 771
Material sólido* | [ton/h] | 191 | 360 | 515 | 560 | 750 | 1012 | 1350
Potência total** | [kW] | 195 | 250 | 435 | 590 | 610 | 820 | 1240
Tubo de sucção Ø | [mm] | 250 | 300 | 350 | 400 | 450 | 500 | 650
Tubo de descarga Ø | [mm] | 200 | 250 | 300 | 350 | 400 | 450 | 550
Passagem esférica | [mm] | 110 | 160 | 190 | 185 | 220 | 280 | 290
Diâmetro do cutter | [mm] | 600 | 800 | 950 | 1100 | 1100 | 1300 | 1455
Potência do cutter | [kW] | 35 | 50 | 85 | 100 | 100 | 120 | 140
Cabo do guincho lateral Ø | [mm] | 12 | 12 | 14 | 14 | 14 | 16 | 20
Potência do guincho lateral | [ton] | 2 | 2 | 2.5 | 3 | 3 | 4 | 5
Calado dos pontões | [m] | 0.6 | 0.7 | 0.8 | 0.9 | 1.2 | 1.4 | 1.8
Peso a seco | [ton] | 58 | 60 | 69 | 72 | 77 | 82 | 91
Dimensões pontões | [m] | 24x6x6 | 24x6x6 | 24x6½x6 | 24x6½x6 | 24x7x7 | 24x7x7 | 24x7½x7
Dimensões tubulação elevada | [m] | 31x6x6 | 31x6x6 | 31x6½x6 | 31x6½x6 | 31x7x7 | 31x7x7 | 31x7½x7
*Material sólido = 70% < 2 mm, 20% 2 – 32 mm, 10% > 32 mm. **Potência = A-rating ou Elétrico

Opções (tabela)
Opções | 15 / 200 | 15 / 250 | 15 / 300 | 15 / 350 | 15 / 400 | 15 / 450 | 15 / 550
Spuds | Option | Option | Option | Option | Option | Option | Option
Suporte de spud | Option | Option | Option | Option | Option | Option | Option
Controle de dragagem | Option | Option | Option | Option | Option | Option | Option
Ar condicionado cabine | Option | Option | Option | Option | Option | Included | Included
Sanitário | Option | Option | Option | Option | Option | Included | Included
Cozinha | Option | Option | Option | Option | Option | Included | Included
