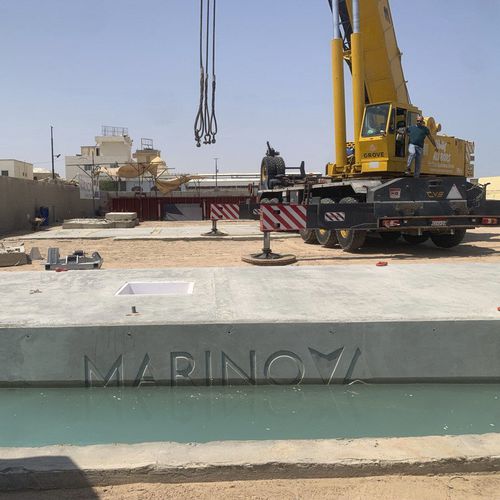

Píer flutuante IS0412-65 -85

de atracaçãopara marinaem concreto

Visão geral

O pontão totalmente em betão IS0412-65 -85 é uma estrutura flutuante pesada com baixo movimento, concebida para passadiços principais de marinas, plataformas de acostagem e zonas de alta carga em ambientes semi-abrigados até água aberta. A estrutura em betão armado com núcleo flutuante em espuma assegura longa vida útil, comportamento dinâmico previsível e flexibilidade para layouts modulares de marina.

Dimensões-chave e propriedades físicas

• Comprimento: 12,0 m
• Largura (útil): 4,0 m
• Largura (incl. defletor): aprox. 4,25 m
• Alturas disponíveis: 1,20 m / 1,40 m / 1,60 m
• Massa típica (unidade 1,6 m): aprox. 33,5 t
• Francoborda típico (unidade 1,6 m): aprox. 0,85 m
• Capacidade de flutuabilidade: aprox. 500 kg/m²
• Tipo de pontão: totalmente em betão, núcleo em espuma

Características estruturais e de desempenho

• Construção robusta em betão armado que proporciona resposta ao movimento muito baixa, adequada ao conforto pedonal e operações de acostagem
• Elevada massa que oferece amortecimento inerente e bom comportamento face às ondas
• Adequado para passadiços principais, braços e zonas de alta carga na marina
• Concebido para mais de 30 anos de serviço em ambientes marinhos com manutenção adequada

Materiais e construção

• Betão: C40/50, especificado para classes de exposição marítima XS2 / XS3
• Ensaio com ar incorporado e baixa relação água/cimento para durabilidade
• Aço de armadura: Grade 500, galvanizado a quente quando especificado
• Flutuabilidade interna: espuma de alta densidade (≥60 kPa)
• Componentes metálicos incorporados em aço inoxidável ou aço galvanizado a quente

Sistemas e acessórios integrados

• Cabos/colmossas em aço inox (classificação 10 toneladas)
• Mangas de ligação para deflectores fundidas nas paredes do pontão
• Ossos/pontos de amarração nos cantos para atracação e ancoragem
• Caixas de ligação pontão-a-pontão de alta resistência
• Condutas integradas para alimentação eléctrica e água
• Soquetes de içamento (M40) para instalação e manuseio

Normas aplicáveis

• BS 6349-1 – Marine structures
• BS EN 206-1 / BS 8500-1 & 2 – Especificação e durabilidade do betão
• BS 4449 / BS 4483 – Aço para armaduras
• EN 934 / EN 480 – Aditivos para betão e ensaios

Especificações técnicas

• Tipo de pontão: totalmente em betão, núcleo em espuma
• Comprimento: 12,0 m
• Largura (útil): 4,0 m (aprox. 4,25 m incluindo deflector)
• Alturas disponíveis: 1,20 m, 1,40 m, 1,60 m
• Massa unitária típica (1,6 m): ~33,5 t
• Capacidade de flutuabilidade: ~500 kg/m²
• Betão: C40/50 (XS2/XS3), armadura Grade 500 (galvanizada)
• Vida útil prevista: >30 anos
