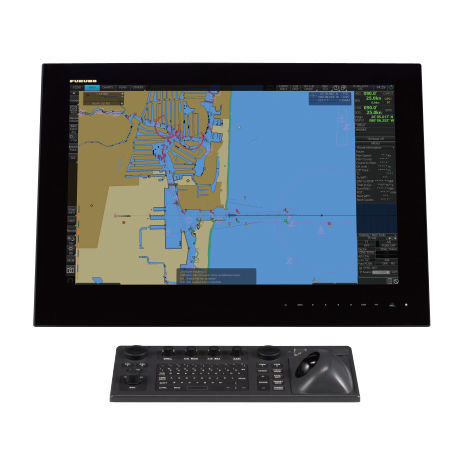

ECDIS para navio FMD-3005

Ecrã multifunções, com ECDIS, ecrã de informações de comando, radar/radar cartográfico* e sistema de gestão de alertas** * O sensor de radar tem de ser integrado na rede. ** As capacidades de visualização do radar e do sistema de gestão de alertas devem ser implementadas como atualização do software. (opção) O adaptador de sensor facilita a instalação e a manutenção Os adaptadores de sensores funcionam como um meio central para reunir todos os dados dos sensores e alimentá-los coletivamente ao ECDIS e ao radar cartográfico no sistema. Uma vez que os adaptadores de sensores podem ser alargados para abranger todos os sensores do sistema, as cablagens individuais na interface sensor-ECDIS/Radar podem ser consideravelmente reduzidas. Os sensores de navegação podem ser ligados diretamente às 8 portas de E/S de série do processador ECDIS. Os adaptadores de sensores são necessários nas seguintes condições Imagem do adaptador de sensores Sensor adapter（MC-3000S/3010A/3020D/3030D） Os dados do sensor devem ser partilhados entre vários sistemas ECDIS e Radar em rede. O número de sensores ligados em interface é superior ao número de portas que o processador possui (8 portas de E/S de série, 1 entrada digital e 6 saídas digitais), e/ou Os sensores ligados em rede incluem sensores analógicos. Para integrar os sensores de bordo na rede de navegação, o adaptador de sensores pode ser ligado ao hub inteligente HUB-3000, a partir do qual é possível distribuir os dados dos sensores pela rede. Em alternativa, vários adaptadores de sensores podem ser interligados via Ethernet para integrar sensores de bordo para utilização na rede de bordo.
