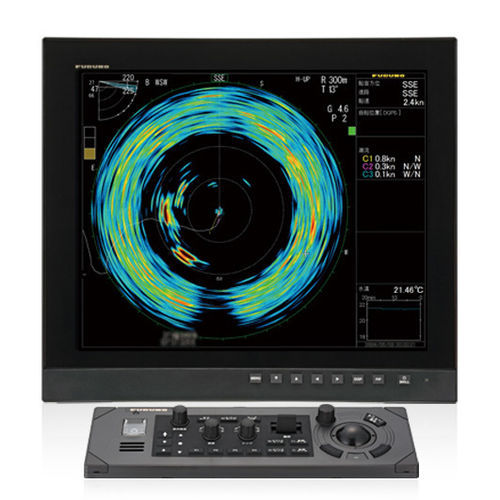

Sonar para navio CSH-10

para barcomultifeixede frequência única

Visão geral
O sonar de varredura omnidirecional 360° CSH-10 fornece consciência imediata da situação subaquática ao redor da embarcação. Operando em alta frequência (83,5 kHz padrão, selecionável 81,5–85,5 kHz) com formação de feixe digital completa, melhora a discriminação entre peixes, fundo e estruturas e apresenta feixe estreito eficaz para detecção de cardumes próximos à superfície. Sensor de movimento integrado e estabilização de feixe garantem ecos estáveis mesmo em mar agitado.

Mercados

• Embarcações de recreio
• Embarcações de pesca

Recursos

• Novo Indicador de Inclinação — Indicador no ecrã mostra ângulo de inclinação, distâncias linear/horizontal/vertical até o cursor, alcance de deteção do feixe e profundidades das extremidades superior/inferior do feixe para posicionamento intuitivo do eco.
• Alcance de deteção até 900 m — Melhor deteção de longo alcance (ex.: naufrágio a ~850 m). O sensor de movimento aumenta a deteção de alvos de longo alcance em ~20% face ao modelo anterior.
• Estabilização do feixe — Sensor de movimento e correção automática do ângulo do feixe; feixes de transmissão e recepção podem ser estabilizados independentemente para deteção estável em mar agitado.
• Resolução superior — Auto Filter e estabilização reduzem ruído para imagens mais nítidas que facilitam identificar cardumes e estruturas subaquáticas.
• Marca de estimativa de peixe — Estima duas candidatas a cardumes, mostrando comprimento, largura, área e um índice estimado para comparar ecos (requer dados de velocidade da embarcação, rumo e proa).
• Função de bloqueio de alvo — Rastreia automaticamente um cardume mostrando distância, profundidade, velocidade e direção. Dois modos de bloqueio: rastreio de posição (Target Mark) e rastreio de cardume (Fish) (requer dados de velocidade, rumo e proa).
• Gravação/reprodução de dados de eco — Guardar imagens estáticas e em movimento na memória interna ou em armazenamento externo opcional e reproduzir dados guardados a partir do menu (opção).
• Unidade de controlo compacta — SCU-002 mais pequena com teclas de função, alavanca de inclinação, RotoKey™ e grande trackball para instalação e operação mais fáceis.
• Opções de comando remoto — Controlo de convés para alcance, inclinação e sensibilidade. Controlo com fio FSV-854-MK2, sem fios SCU-001 (Bluetooth®, até 4 controladores) e Small Switch Box SCU-003 para controlo básico subir/descer e alimentação.
• Nova cúpula protetora do transdutor e unidades de casco — Disponíveis com curso de 400 mm ou 600 mm. Elevação/descida mais rápida: 7 s (400 mm), 10 s (600 mm). Velocidade permitida: 20 nós normal, 18 nós durante operação de elevação/descida. Compatível para retrofit com tubos de casco CSH-8L MARK-2 / CSH-5L MARK-2.
• Compatibilidade NavNet TZtouchXL — Exibir ecos, sobrepor cartas e operar o CSH-10 a partir de ecrãs TZtouchXL (software V25.11 ou posterior).

Especificações

• Geral:
  Varredura: Formação de feixe totalmente digital
  Frequência: 83,5 kHz (selecionável 81,5–85,5 kHz)
  Alcances básicos: 50, 100, 200, 300, 400, 500, 600, 700, 800, 900, 1000, 1100, 1200, 1400, 1600, 2000 m
• Ecrã:
  Número de pixéis: 1280 x 1024 (SXGA)
  Cores: 32 cores (imagens sonar), 6 cores (marcadores)
  Orientação: Head-up, North-up, Course-up (sensor requerido)
  Funções adicionais: Rejeitador de interferência, Média de eco, Limitador de ruído, Nível de sinal, Rastreamento automático de alvo, Auto-retração, Alarme de cardume
• Unidade Transceiver:
  Comprimento do pulso: 0,5 a 20 ms
• Unidade de casco:
  Tempo de subida/descida: 7 s (400 mm), 10 s (600 mm)
  Velocidade permitida: 20 nós (18 nós para subida/descida)
  Curso do transdutor: 400 mm ou 600 mm
• Alimentação:
  Unidade processador: 12–24 VDC: 4,0–2,0 A
  Unidade transceiver: 24 VDC, 7,2 A máx.
  Unidade casco: 24 VDC, 10 A máx.
• Ambiente:
  Temperatura: Processador/Transceiver -15°C a +55°C; Transdutor -5°C a +35°C; Unidade casco 0°C a +55°C; Controlo/Remoto -15°C a +55°C
  Humidade relativa: ≤93% a +40°C
  À prova de água: Transdutor IPX8; Unidade de controlo IP22 (mesa) / IP25 (embutida); Unidade casco IPX2; Remoto IPX4 (FSV-854-MK2) / IP56 (SCU-001); Small Switch Box frente IP56 / traseira IP22
