Sensor de temperatura Gtex N

de nívelpara naviopara áreas perigosas

Visão geral

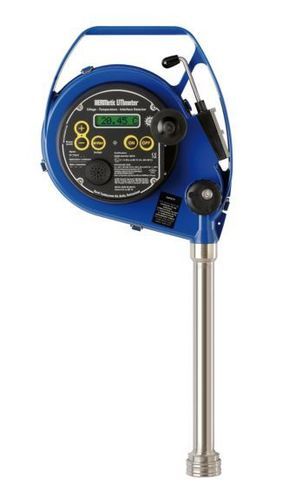

Honeywell Tanksystem’s HERMetic UTImeter Gtex N Series é um medidor de nível de líquidos portátil e estanque a gases, projetado para medições fechadas de hidrocarbonetos e químicos. Melhora a segurança e a eficiência no controlo de carga, transferência de custódia, verificação de temperatura e deteção de água livre em navios.

O que é?
A HERMetic UTImeter Gtex N Series permite três medições numa única operação:

• Medição de ullage (espaço livre)
• Verificação de temperatura
• Deteção do nível de interface óleo‑água

Encontra‑se disponível em quatro versões:

• HERMetic UTImeter Gtex N Series com sonda de 1 polegada e juntas FKM para aplicações hidrocarbonadas principais
• HERMetic UTImeter Gtex N Series Chem com sonda de 1 polegada, juntas FFKM e conector de fita para utilização com líquidos corrosivos
• HERMetic UTImeter Gtex N Series Visc ou HERMetic UTImeter Gtex N Series Chem Visc com carga de 2 polegadas na sonda, recomendado para produtos de alta viscosidade em hidrocarbonetos ou líquidos corrosivos

A HERMetic UTImeter Gtex N Series permite fácil troca de baterias e pode ser equipada com adaptadores intercambiáveis para ligação a diferentes válvulas de controlo de vapores. Dispositivos de limpeza da fita, limpa‑janela e proteção da fita são partes standard.

Como funciona?
O sensor da HERMetic UTImeter Gtex N Series é calibrado uma vez na fábrica e não requer recalibração subsequente. A sonda de temperatura é um elemento RTD com as suas características armazenadas dentro do sensor. O sensor envia valores de temperatura reais para a unidade eletrónica. Assim, a substituição de um sensor ou de uma fita não exige nova calibração.
A unidade cumpre várias normas e regulamentos e possui múltiplas aprovações de autoridades nacionais e de sociedades de classificação.

Que problemas resolve?
A HERMetic UTImeter Gtex N Series permite a verificação estática do nível de líquido num tanque e a leitura contínua da temperatura do líquido com elevada repetibilidade, graças ao princípio de deteção electrónica. A unidade totalmente modular assegura precisão e estabilidade enquanto reduz os custos de manutenção para os utilizadores.

Características técnicas / Especificações

• Ecrã: LCD, 8 caracteres, retroiluminado
• Aprovações para locais perigosos: ATEX II 1 G Ex ia IIC T4 Ga / IECEx Ex ia IIC T4 Ga / FM Class I, Div 1, GP A, B, C & D, T4 / Class I, Zone 0, AEx ia IIC T4
• Aprovações: API MPMS Chap 3.1A, ISO 4512, ISO 4268, IP PMM Part IV, IMO SOLAS 74, MARPOL 73/78
• Precisão ullage/interface: ±2 mm (±0,08 in)
• Precisão temperatura: ±0,1 °C (0 a 70 °C), ±0,2 °F (32 a 158 °F)
• Unidades de temperatura: °C ou °F selecionáveis
• Precisão da fita: ±1,5 mm / 30 m (±1/16 in / 100 ft)
• Resolução temperatura: 0,01 ou 0,1 ° selecionável
• Resolução da fita: 1 mm / 1/16 in
• Intervalo de temperatura do sensor: -40 a 90 °C (-40 a 194 °F)
• Graduação da fita: Métrica / Inglesa
• Indicação: audível e visível
• Alimentação: Pilhas 9V aprovadas
• Aplicações: medição restrita portátil de ullage, temperatura e interface óleo‑água de produtos petrolíferos em navios e tanques em terra
• Comprimentos da fita: 15, 25, 35, 50, 55, 60 m
• Pressão máxima do tanque: 0,3 bar / 4,4 psi
• Intervalo de temperatura ambiente: -20 a 50 °C (-4 a 122 °F)
