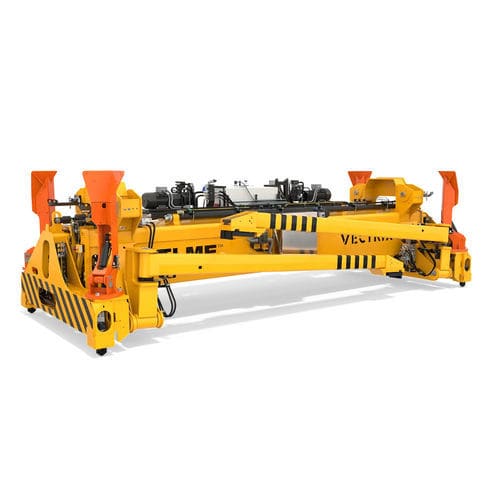

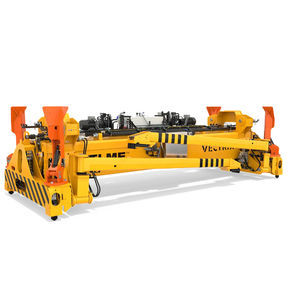

Spreader para reboque 8610 Vectrix

para contêinerestelescópicoelétrico

Visão geral
O modelo de spreader 8610 Vectrix é um spreader telescópico piggyback de elevação superior para manuseio intermodal de contentores ISO carregados e reboques até 45 toneladas. Projetado para montagem em guindastes Rail Mounted (RMG) ou Rubber Tyred Gantry (RTG). Dois vãos telescópicos paralelos asseguram sobreposição máxima e rigidez estrutural para absorver esforços verticais e horizontais significativos.

VECTRIX
A série Vectrix combina design modular e engenharia de precisão para facilitar personalização e manutenção. Componentes modulares permitem substituição rápida, reduzindo tempo de inatividade e custos ao longo do ciclo de vida.

Sistema de twistlock
Inclui twistlocks ISO pendulares endurecidos, de rápida troca, acionados hidraulicamente com bloqueios elétricos e mecânicos para evitar travamentos/destravamentos incorretos. Twistlocks dimensionados para cargas operacionais elevadas.

Sistema de telescópico
Cada viga é telescopada por um cilindro hidráulico montado no topo do quadro principal para acessibilidade. Unidades duplas de motor e bomba elétricas garantem telescopagem sincronizada e confiável entre 20ft e 40ft.

Sistema de pernas piggyback
As pernas piggyback dobráveis seguem a sequência automática de aperto de carga da ELME, permitindo baixar entre contentores empilhados em bloco. Os pés são fabricados em Strenx® 900E (atende S 890 QL). Sensores integrados detectam quando um reboque está preso e quando é levantado, evitando desengates involuntários.

Sistema de controlo e proteção
A tensão de controlo é convertida para 24 V DC. Sistemas elétricos monitorizam continuamente o estado do spreader e fornecem indicações de assentamento, bloqueio/desbloqueio e modos piggyback (levantado, preso, solto). Cada sinal é pré-condição para funções de proteção: ativação do twistlock, telescopagem, pernas piggyback e permissão de elevação.

Normas de projeto
Projetado em conformidade com EN15056 e EN13001.

Fornecimento padrão

• Arranjo de montagem para encaixe na grua
• Quatro twistlocks ISO pendulares verticais
• Olhais de elevação próximos aos twistlocks
• Sistema de telescopagem hidráulico
• Dobragem hidráulica das pernas
• Apertar e desapertar hidráulico
• Válvulas solenóide para todas as funções hidráulicas
• Quatro pernas piggyback dobráveis em sequência automática com empilhamento em bloco
• Sistema elétrico de indicação e proteção para manuseio de reboques
• Proteção e indicação twistlock elétrica e mecânica
• Sistema de proteção de telescopagem elétrico
• Sinal de habilitação de elevação
• Luzes indicadoras LED
• Acesso remoto para assistência de diagnóstico
• Função de serviço para ombros piggyback
• Modo idle no power pack para operação de baixo ruído

Especificação técnica (tabela)
Tipo de aplicação: RTG, RMG
Tipo de sistema de elevação: Quatro twistlocks ou quatro pernas piggyback
Tipo de empilhamento: Empilhamento normal e em bloco
Peso do spreader (TW): 11 500 kg sem equipamento extra
Capacidade de elevação (SWL), twistlocks e piggyback: 45 toneladas ± 10% carga excêntrica
Capacidade de elevação (SWL), olhais de elevação: 4 x 11,25 toneladas
Twistlock: ISO pendular 20 mm
Posições telescópicas: 20ft e 40ft
Velocidade de telescopagem 20ft→40ft: < 25 s (calculada a 20° C)
Distância de aperto das pernas, min / max: 1 766 ± 60 mm / 3 195 ± 60 mm
Força de aperto das pernas: 3 kN
Distância central das pernas: 4 876 mm
Desdobrar pernas: < 29 s (calculado a 20° C)
Dobrar pernas: < 25 s (calculado a 20° C)
Hidráulica, pressão de operação até: 140 bar
Hidráulica, caudal: 46 L/min (2x23)
Volume do reservatório hidráulico: 100 L
Alimentação: 400 VAC / 50 Hz
Motores elétricos: 2 x 4 kW
Tensão de controlo: 24 VDC
Cor: Amarelo sinal RAL 1003
Classe de corrosão: C4M

Especificações técnicas

• Aplicação: RTG, RMG
• Sistema de elevação: Quatro twistlocks ou quatro pernas piggyback
• Empilhamento: Normal e em bloco
• Peso spreader (TW): 11 500 kg (sem equipamento extra)
• SWL (twistlocks & piggyback): 45 toneladas ± 10% carga excêntrica
• SWL (olhais): 4 x 11,25 toneladas
• Twistlock: ISO pendular 20 mm
• Posições telescópicas: 20ft e 40ft
• Velocidade telescopagem (20ft→40ft): < 25 s (calculada a 20° C)
• Distância aperto pernas (min/max): 1 766 ± 60 mm / 3 195 ± 60 mm
• Força aperto pernas: 3 kN
• Distância central pernas: 4 876 mm
• Tempos desdobrar / dobrar pernas: < 29 s / < 25 s (calculados a 20° C)
• Hidráulica pressão: até 140 bar
• Hidráulica caudal: 46 L/min (2x23)
• Reservatório: 100 L
• Alimentação: 400 VAC / 50 Hz
• Motores elétricos: 2 x 4 kW
• Tensão controlo: 24 VDC
• Cor: Amarelo sinal RAL 1003
• Classe de corrosão: C4M
• Normas de projeto: EN15056, EN13001
