Spreader para empilhadeira 508R

para contêinerescom rotaçãoelétrico

Visão geral do produto

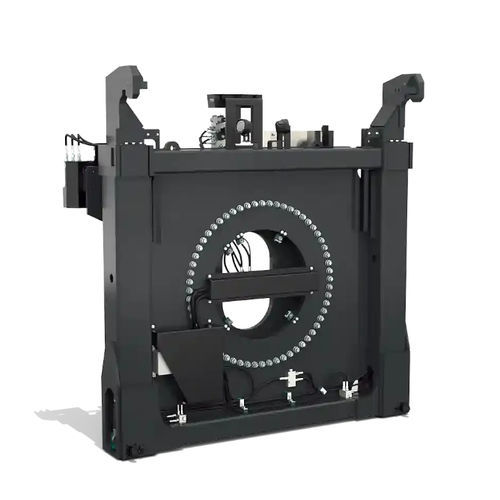

ELME Spreader Modelo 508R é um spreader rotativo de elevação por extremidade para manuseio de contentores ISO vazios. O 508R é projetado para ser integrado ao carrinho no mastro de um empilhador e pode manusear um contentor ISO vazio de 20ft pelo lado curto. Cumpre os requisitos de elevação por extremidade segundo as normas ISO de contentores.

Projeto e função
O spreader é projetado para contentores de 8ft de largura com centro a centro de 2 258 mm entre os dois twistlocks. Os ganchos superiores são ajustáveis por hidráulica para acomodar diferentes alturas de contentor. O contentor é levantado e fixado por dois twistlocks horizontais na parte inferior e dois ganchos nos cantos superiores. A função rotativa facilita reparações e o posicionamento preciso.

SISTEMA TWISTLOCK
O sistema de twistlock é fabricado em design robusto e com fiabilidade comprovada. O Modelo 508R possui twistlocks ISO endurecidos de troca rápida, ativados hidraulicamente com bloqueio mecânico para evitar bloqueios ou desbloqueios incorretos.

SISTEMA DE CONTROLO E PROTEÇÃO
Os sistemas elétricos monitorizam continuamente o estado do spreader. Luzes indicadoras informam o operador quando o spreader está corretamente assentado e bloqueado. Cada sinal é pré-condição para funções de proteção críticas, como ativação dos twistlocks e interrupção de elevação.

Fornecimento padrão inclui

• Montagem integrada para adaptar ao veículo
• Função rotativa
• Dois twistlocks ISO horizontais
• Ganchos superiores hidráulicos
• Válvulas solenóides para todas as funções hidráulicas
• Sistema elétrico e mecânico de proteção e indicação dos twistlocks
• Sinal de interrupção de elevação
• Luzes indicadoras LED
• Luzes de trabalho LED

Especificação técnica (tabela)
Tipo de sistema de elevação: Dois twistlocks horizontais
Tipo de empilhamento: Empilhamento normal e em bloco
Peso do spreader (TW): Aprox. a partir de 4 700 kg
Capacidade de elevação (SWL), spreader: 6 toneladas
Rotação: 105° horário / 195° anti-horário
Hidráulica, pressão de operação até: 140 bar
Hidráulica, caudal: Máx. 60 L/min
Elétrico - tensão de controlo: 24 VDC
Cor: Cinzento preto RAL 7021

AVISO
Todas as especificações estão sujeitas a alterações sem aviso prévio. Uma lista de opções permite adaptar o produto a necessidades específicas.
