interruptor para barco / para circuito elétrico / com alarme
ER-1

{{requestButtons}}

Características

  • Âmbito de utilização:

    para barco

  • Aplicações:

    para circuito elétrico

  • Outras características:

    com alarme

Descrição

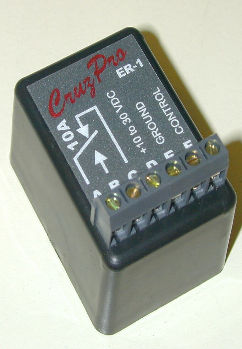

ER-1 Interruptor de Relé Externo
O interruptor de Relé Externo ER-1 pode ser conectado à saída de "alarme externo" de muitos dos instrumentos CruzPro e usado para comutar cargas de corrente elevadas com os contatos de relé normalmente abertos e normalmente fechados.

A resistência de entrada da linha de controle é mínima de 10.000 ohms e uma tensão de controle entre +3,5 a +12 VCC pode ser usada para comutar o relé de OFF para ON.

O interruptor de relé externo é alimentado por 12 ou 24VDC e tipicamente consome apenas 0,035 amperes quando o relé é ligado e quase nenhuma energia quando o relé é desligado.

Diagrama de conexão ER-1 para os instrumentos da série CruzPro 25/30/35/55/55/60 e 65

Diagrama de conexão ER-1





Conectando o módulo de relé externo CruzPro ER-1 a instrumentos de 110mm
Clique aqui para ir para a página ER-1

ER-1 Diagrama de conexão do relé externo




Conectando o sensor de luz CruzPro DI-31 ao módulo de Relé Externo ER-1 para fazer um controle de luz de âncora ativada à noite
Clique aqui para ir para a página ER-1

ER-1/DI-31 Diagrama de conexão do relé externo
