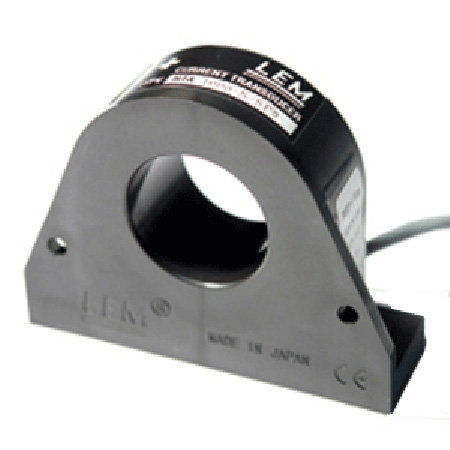

Sensor de corrente

para navio

Sensor de Amperagem SeaGauge™ As unidades de interface do sensor suportam sensores de amperagem indutivos e do tipo shunt. Os sensores indutivos de efeito Hall são fáceis de usar uma vez que o fio é passado através do sensor e não precisa ser cortado. Os sensores de efeito Hall requerem uma fonte de tensão (5V) que pode ser fornecida pelas unidades de interface do sensor SeaGauge para alimentar o sensor. Eles geram uma tensão proporcional à corrente detectada. A corrente positiva e negativa pode ser medida através da compensação da tensão para a gama média (2,5V). Os sensores de corrente de efeito Hall só podem ser usados em entradas SeaGauge configuradas para medições de tensão. Este sensor mede +/- 100 Amps. 0 VDC = -100Amps. 2.5 VDC = 0 Amps. 5.0VDC = + 100 Amps. A medição de corrente do tipo "shunt" é suportada pela utilização de um amplificador especializado utilizado com o "shunt". As derivações produzem uma tensão muito pequena (500 mV Max) em proporção à corrente através da derivação e precisam ser amplificadas antes de rotear por longos comprimentos de cabo. Isto torna a medição do shunt menos prática do que o efeito Hall.
