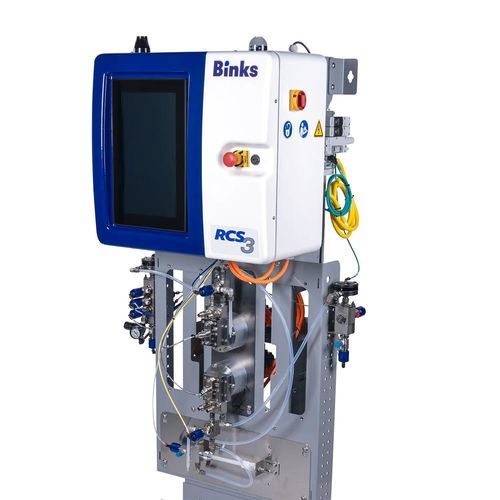

Dosador-misturador de resina IntelliFlow RCS3

de tintade produtos químicoscom bomba de engrenagens

Visão geral
Binks IntelliFlow RCS3 é um sistema de mistura e dosagem controlado eletronicamente, acionado por bomba de engrenagens, para aplicações 1K, 2K e 3K. Projetado para produção em alta velocidade e dosagem precisa, proporciona resposta quase instantânea ao gatilho, bombas de cor e catalisador laváveis e integração com aplicadores manuais ou automatizados. Ecrã tátil de 15" e conectividade cloud para monitorização e diagnóstico remotos.

Principais características

• Proporção precisa e consistente: múltiplos tamanhos de bombas de engrenagens com revestimento DLC para componentes A e B, cobrindo 3–2000 cc/min por canal e garantindo tolerância de ±1% no ratio.
• Tempo de resposta instantâneo: 50 ms para entrega precisa de material e redução de desperdício em altas velocidades de produção.
• Bombas de cor e catalisador laváveis: mudanças rápidas de cor com desperdício mínimo; bombas de resina e endurecedor lavam rapidamente para manter a pureza entre formulações.
• Trocador de cor modular com purga ar/solvente: interface gráfica para programar volumes, tempos e sequências de lavagem; compatível com sistemas chop ar/solvente.
• Flexibilidade do sistema: suporta atomizadores rotativos, campânulas, discos, pistolas eletrostáticas e não eletrostáticas; expansível até 8 canais, adequado para processos manuais ou automatizados.
• Interface e conectividade: ecrã tátil de 15", UI intuitiva similar a uma app e conectividade cloud e fieldbus industrial para operação e diagnóstico remotos.

Benefícios

• Qualidade consistente: mistura precisa que minimiza defeitos e assegura acabamentos uniformes.
• Redução de desperdício: resposta rápida e dosagem exata reduzem consumo de material e custos de eliminação.
• Aumento de produtividade: operação simplificada e trocas rápidas maximizam o rendimento.
• Melhor controlo de processo: zonas definidas pelo utilizador e feedback opcional para ajustes em tempo real.
• Monitorização e diagnóstico remoto: conectividade cloud permite acompanhamento de desempenho e resolução de problemas fora de local.
• Investimento escalável: arquitetura modular que suporta atualizações e canais adicionais conforme as necessidades evoluem.

Opções de configuração
Pacotes padrão 2K

• Suporte para até 12 cores e 4 catalisadores.
• Até 250 receitas/tarefas armazenáveis.
• Bomba de engrenagens lavável em lado de cor e lado de catalisador.
• Tamanhos de bomba lado A: 3 cc/rev (30–600 cc/min) e 6 cc/rev (60–1200 cc/min).
• Tamanhos de bomba lado B: 3 cc/rev (30–600 cc/min), 1.2 cc/rev (12–240 cc/min) e 0.3 cc/rev (3–60 cc/min).
• Operação e monitorização remota na cloud; conectividade Ethernet I/P integrada.

Construa o seu sistema

• Capacidades 1K, 2K e 3K (3K com bombas de deslocamento positivo).
• Até 100 opções de cor/catalisador/redutor e até 250 receitas.
• Tamanhos de bomba selecionáveis: 0.3, 1.2, 3, 6 e 10 cc/rev suportando 3–2000 cc/min por canal.
• Bomba de deslocamento positivo de 300 cc/min e 600 cc/min disponível no lado C.
• Operação remota via cloud e suporte a fieldbus industriais padrão para integração de automação.

Legacy RCS2 vs. IntelliFlow RCS3
Feature | RCS2 | RCS3
Flushing | Flushable only on color side | Flushable on both color and catalyst sides
Calibration | Calibration at applicator | Calibration on pump or at applicator
Compatibility | 1K and 2K, up to 8 channels | 1K, 2K and 3K, up to 8 channels
Number of Colors and Catalysts | Up to 10 colors and catalysts | Up to 100 colors and catalysts
Recipe Capacity | 99 | 250
Interface | Windows-based interface | Modern intuitive app-like interface
Remote operation & monitoring | Not available | Full remote monitoring and operation capability

Especificações técnicas

• Intervalo de proporção: 1:1 a 100:1
• Tolerância de proporção: ±1%
• Capacidade: 1K, 2K e 3K (com bomba de deslocamento positivo)
• Intervalo de viscosidade do fluido: 1 cPs – 3000 cPs
• Número máximo de resinas: até 100
• Número máximo de catalisadores/endurecedores: até 100
• Pressão do fluido: 250 psi (145 psi com sensor de fluxo)
• Vazão de resina: 3–2000 cc/min
• Vazão de catalisador/endurecedor: 3–2000 cc/min
• Intervalo de vazão total: 6–4000 cc/min
• Tolerância de vazão: ±1%
• Tempo de resposta do gatilho: 50 ms (dependendo do material e da vazão)
• Partes molhadas: aço inoxidável, PTFE, elastômero perfluorado, UHMW PE
• Compatível com catalisadores à base de isocianato: Sim
• Protocolos de comunicação: Discrete, Ethernet, Profinet, DeviceNet, CC-Link, EtherCat, Modbus
• Receitas/tarefas: 250
• Peso: aprox. 300 lb
• Dimensões: Largura 32", Profundidade 28", Altura 74.65"
