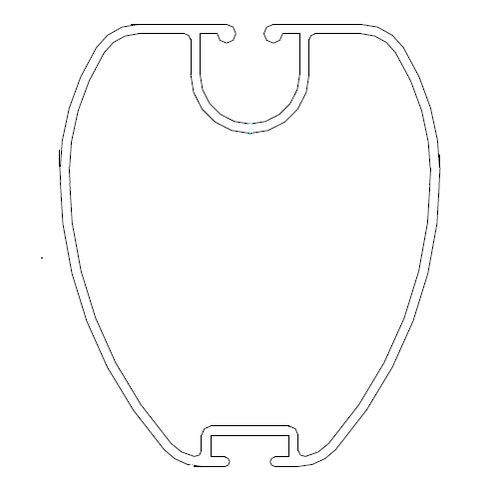

Section — ブーム断面。ヨット用スパーのアルミニウム製ブーム断面プロファイル。選定と仕様決定に必要な品番と主要寸法を一覧で示します。

ブーム - 断面表
品番 | 寸法 (mm) | 慣性モーメント (cm4) | 肉厚 (mm) | 1mあたり重量 (kg) | ラフロープ (mm) | 推奨艇長 (ft)
Z120 | 71 X 61 | 45 X 24 | 1.5 | 1.2 | 8 | -22
Z160 | 94 X 68 | 60 X 32 | 1.5 | 1.5 | 8 | 18-28
Z204 | 118 X 86 | 125 X 68 | 2 | 2.3 | 8 | Discontinued
Z360 | 145 X 105 | 380 X 150 | 2.5 | 3.6 | 10 | Discontinued
Z480 | 180 X 125 | 750 X 300 | 3 | 4.8 | 10 | Discontinued
Z690 | 232 X 145 | 1660 X 462 | 2.9 | 6.9 | 10 | Discontinued
Z362 | 170 X 95 | 466 X 180 | Var | 3.5 | 13 | 32-42
Z482 | 190 X 101 | 824 X 298 | Var | 4.8 | 13 | 38-46
Z202 | 134 X 75 | 72 X 201 | Var | 2.4 | 13 | 26-36
P710 | 246 X 134 | 708 X 2331 | 4.6 | 8.6 | 10 | 50-
Z692 | 230 X 138 | 671 X 1665 | Var | 6.8 | 10 | 44-54

注記

• 表は断面の品番と対応する寸法、慣性モーメント、肉厚、1m当たり重量、ラフロープ径および推奨艇長を示しています。

技術仕様

• 製品ファミリー：Section（ブーム）
• 品番：Z120、Z160、Z204、Z360、Z480、Z690、Z362、Z482、Z202、P710、Z692
• 寸法：表記載（mm）参照
• 慣性モーメント：cm4単位の値
• 肉厚：mm単位の固定値、または可変の場合は 'Var'
• 1mあたり重量：kg単位の値
• ラフロープ径：mm単位の推奨値
• 推奨艇長：ft単位の値、または廃番は 'Discontinued'

構造設計とエルゴノミクス

• 断面は曲げおよびねじり応力が高い箇所に素材を配置するよう設計されており、ブーム用途での剛性対重量比を最適化します。
• 断面形状は付属品の取り付けに適しており、リベット、ヴァングおよびメインシートブロック、リーフィング等の取り付けが容易です。
• 海洋用アルミニウム合金および標準表面処理により、塩害に対する耐食性と長期的な寸法安定性を確保します。
