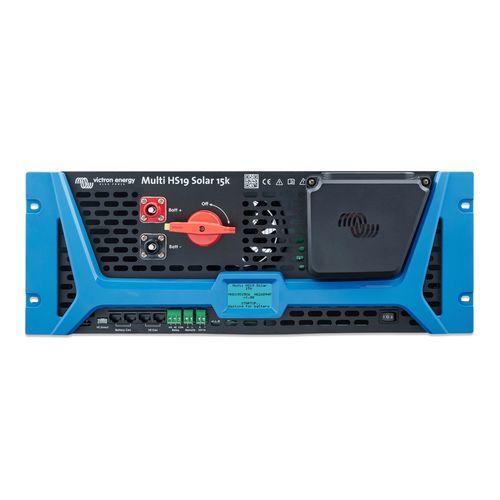

プロトコル変換積上器 Multi HS19

データ用バッテリー用Bluetooth

概要
650–1000 Vのバッテリーシステム向けに設計されたMulti HS19 Solar 15kは、3相インバーター/充電器機能と4台のMPPTソーラートラッカーを1台の19インチラックユニットに統合しています。高電圧アーキテクチャにより電流やケーブル断面、損失を低減し、Victronエコシステム内でのコンパクトかつ高効率なラック設置を可能にします。

主な特長

• 高電圧バッテリーバンク（650–1000 V）をサポート。
• 19インチラックフォーマットでの本格的な3相出力；連続出力15 kW。
• 4つの独立MPPTトラッカー、合計PV入力最大32 kW；MPPT入力電圧最大600 V。
• 高いインバータ効率（最大約98%）およびMPPT効率（約99%）。
• 軽量設計（26.5 kg）で単独設置が容易。
• PowerControlやPowerAssistで系統制限の管理やバッテリによる補助出力が可能。

適用例

• 系統連系の大規模および商業・住宅向けESS（エネルギー貯蔵システム）およびピークカット。
• ラック搭載が必要なコンパクトな3相電源設置。
• 高電圧バッテリーを用いるオフグリッド、バックアップ、重要負荷の電源。
• 影や異なる方位を持つアレイで、複数MPPTにより発電量を最適化する場合。

統合と監視

• VictronConnect（Bluetooth）による現地設定。
• GX通信センター（VenusOS）接続でVRMを用いた遠隔監視とシステム統合が可能。
• VE.Can / Battery CAN‑bus対応で互換バッテリーとの通信・制御が可能。
• VenusOS上のNode‑REDやサードパーティ統合により高度なオートメーションが実現。

設置と接続

• 標準19インチラックに対応したラックレディ設計で配線整然とした設置が可能。
• DC（バッテリー）接続はタッチセーフなSurlokコネクタ（IP2X）を採用。
• 太陽光はMC4、交流はプッシュイン端子を使用し配線作業を簡素化。
• 高電圧設計によりケーブル径を細くでき、長距離配線の施工コストを削減。

技術仕様

• 型式：Multi HS19 Solar 15k
• 連続出力（インバータ/充電器）：15,000 VA（15 kW）
• 太陽光入力（最大）：合計で最大32 kW
• MPPTトラッカー：4台（独立）、MPPT最大入力電圧：600 V
• MPPT効率：約99%
• インバータ効率（最大）：約98%
• 対応バッテリー電圧：650–1000 V（Battery CAN‑bus）
• 最大バッテリ充電出力：800 Vで最大約33 kW（仕様値）
• 最大バッテリ充電電流：41 A
• トランスファスイッチ（AC）：32 A
• フォームファクタ：19インチラックユニット
• 外形寸法（HxWxD）：177.8 x 482.6 x 700 mm
• 質量：約26.5 kg
• コネクタ：Surlok（DC、IP2X）、MC4（PV）、プッシュイン（AC）
• 品番：PMR803150300
• 通信：Bluetooth（VictronConnect）、GX/VenusOS対応、VE.Can / Battery CAN‑bus、VRM遠隔監視
