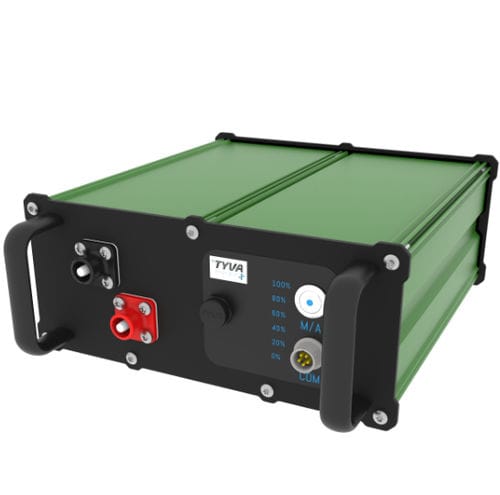

ボート用バッテリー Moduloo Ax & Bx

AUVROV用電動モーター用

概要
Moduloo Ax & Bx リチウムバッテリーシリーズは、移動型ロボティクスや自律走行車などのモバイル用途向けに、コンパクトで軽量な筐体に高いエネルギー密度を実現するよう設計されています。モジュールはプラグアンドプレイで、単体動作のほか直列・並列接続により電圧・容量の拡張が可能です。

バージョン

• Moduloo Ax：超コンパクトで軽量、重量・スペース制約のある用途向け（IP54筐体オプション）。
• Moduloo Bx：より高容量でラック対応・IP65保護のバリアント、過酷環境向け（モジュールあたり最大約2 kWh）。

主な特徴

• フランス設計・製造。
• 認証：RoHS、CE、UN 38.3（輸送適合）。
• 直列/並列接続を可能にするモジュラー設計、フロントパネルの複数オプション（非ラック：A–D、ラック/ブラインドメイト：E–H）。
• 通信：CAN 2.0、SMBUS、I2C（モデル依存）。
• 持続性：TYVA Refill の交換可能セル技術に対応し、保守や再生が可能。
• オプション：統合型熱管理、ヒーター、耐水性向上、カスタム筐体/フロントパネル。

統合とフォームファクタ
プラグアンドプレイの標準化フォーマットを提供：Ax は A5、A5+、A4+、Bx は Bx1、Bx2、ラック/ブラインドメイト BxR1、BxR2。フロントパネルは LCD、バーグラフ、ハンドル、電源ボタンなどの組合せを選択可能。

Standard Moduloo Ax — 製品ライン（表）
Header: Part number | Config | Nominal energy | Nominal capacity | Charge voltage | Charge / Discharge max current | Nominal voltage | Data | Format | Dimensions (mm) | Weight
TYREB_LC_A5P_X_14V | 4S20P | 980 Wh | 67 Ah | 16.8 V | 25 A / 25 A | 14.6 V | SMBUS & I2C | A5+ | 208 x 220 x 77 | 4.8 kg
TYREB_LC_A4P_X_14V | 4S35P | 1710 Wh | 117 Ah | 16.8 V | 25 A / 25 A | 14.6 V | SMBUS & I2C | A4+ | 323 x 220 x 77 | 8.5 kg
TYREB_PR_A5B_X_25V | 7S10P | 860 Wh | 33.5 Ah | 29.4 V | 17 A / 80 A | 25.55 V | CAN 2.0 | A5 | 188 x 220 x 77 | 4.2 kg
TYREB_PR_A4P_X_25V | 7S20P | 1710 Wh | 67 Ah | 29.4 V | 34 A / 90 A | 25.55 V | CAN 2.0 | A4+ | 323 x 220 x 77 | 8.5 kg
TYREB_PR_A5B_X_51V | 14S5P | 860 Wh | 16.75 Ah | 58.8 V | 8.5 A / 40 A | 51.1 V | CAN 2.0 | A5 | 188 x 220 x 77 | 4.2 kg
TYREB_PR_A4P_X_51V | 14S10P | 1710 Wh | 33.5 Ah | 58.8 V | 17 A / 80 A | 51.1 V | CAN 2.0 | A4+ | 323 x 220 x 77 | 8.5 kg

Standard Moduloo Bx — 製品ライン（表）
Header: Part number | Config | Nominal energy | Nominal capacity | Charge voltage | Charge / Discharge max current | Nominal voltage | Rackmount version | Dimensions (mm) | Weight
TYREB_PR_BX1_X_25V | 7S8P | 1022 Wh | 40 Ah | 29.4 V | 17 A / 80 A | 25.55 V | No | 239 x 239 x 103 | 7.5 kg
TYREB_PR_BXR1_X_25V | 7S8P | 1022 Wh | 40 Ah | 29.4 V | 17 A / 80 A | 25.55 V | Yes | 239 x 239 x 103 | 7.5 kg
TYREB_PR_BX1_X_51V | 14S4P | 1022 Wh | 20 Ah | 58.8 V | 8.5 A / 40 A | 51.1 V | No | 239 x 239 x 103 | 7.5 kg
TYREB_PR_BXR1_X_51V | 14S4P | 1022 Wh | 20 Ah | 58.8 V | 8.5 A / 40 A | 51.1 V | Yes | 239 x 239 x 103 | 7.5 kg
TYREB_PR_BX2_X_51V | 7S16P | 2044 Wh | 80 Ah | 29.4 V | 32 A / 60 A | 25.55 V | No | 396 x 239 x 103 | 12.7 kg
TYREB_PR_BXR2_X_51V | 7S16P | 2044 Wh | 80 Ah | 29.4 V | 32 A / 60 A | 25.55 V | Yes | 396 x 239 x 103 | 12.7 kg
TYREB_PR_BX2_X_51V (alt) | 14S8P | 2044 Wh | 40 Ah | 58.8 V | 17 A / 80 A | 51.1 V | No | 396 x 239 x 103 | 12.7 kg
TYREB_PR_BXR2_X_51V (alt) | 14S8P | 2044 Wh | 40 Ah | 58.8 V | 17 A / 80 A | 51.1 V | Yes | 396 x 239 x 103 | 12.7 kg

派生・カスタム設計
派生品およびカスタム製品：電圧、容量、放電電流、HMI、DC/DC変換、専用コネクタ、サブアセンブリ、コアパック、統合型熱管理（ヒーター）、耐水性強化、特注筐体/フロントパネルなど。認証や物流に関するエンジニアリングサポートを提供します。

認証・適合
RoHS 認証済み
CE 認証済み
UN 38.3 認証済み（輸送安全）

通信・互換性
サポートプロトコルはモデルにより異なります：CAN 2.0、SMBUS、I2C。TYVA Refill の交換式セル技術に完全対応しています。

技術仕様

• 公称電圧：Ax は 14 V、25 V、51 V；Bx は 25 V、51 V。
• フォームファクタ：Ax A5、A5+、A4+；Bx Bx1、Bx2、BxR1、BxR2。
• モジュールあたりの典型公称エネルギー：構成により約 860 Wh ～ 約 2,044 Wh。
• 典型容量：構成により約 16.75 Ah ～ 117 Ah。
• 最大連続/ピーク電流：モデルにより 8.5 A ～ 90 A の例あり。
• 寸法・質量：A5 例 約 188 x 220 x 77 mm、4.2–4.8 kg；A4+ 約 323 x 220 x 77 mm、約 8.5 kg；Bx 最大 396 x 239 x 103 mm、約 12.7 kg。
• サイクル寿命：温度、DOD、使用パワーに依存して 700～5,000 サイクル。
• 防護等級：Ax 例 IP54；Bx 例 IP65。
• 認証：RoHS、CE、UN 38.3。
