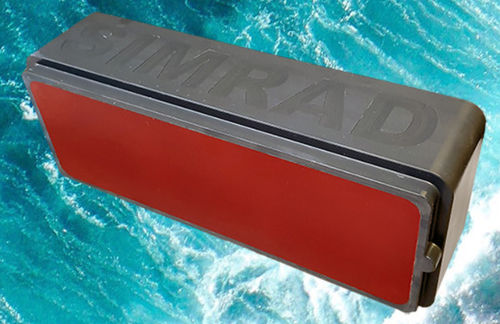

ソナー用音響変換器 CP200-5C

釣り用水深測量器用

シムラッドCP200-5Cは、水流速測定と魚群探知用に設計された特殊なトランスデューサです。シムラッドCP200-5C振動子ハウジングには、水流速測定用にセットアップされた3つの独立した振動子と、従来の魚群探知用の1つのシングルビーム振動子が搭載されています。CP200-5Cは動作周波数が高いため、正確な計測と詳細なエコー図を提供します。 振動子は通常、船体のメッキと同じ高さに取り付けられます。クランプフレームは、トランスデューサ本体をマウントフレームに固定するために使用されます。取り付けフレームは底板に溶接される。トランスデューサのケーブルは、ケーブルグランドを使って船体を貫通する。ケーブルグランドは、ブッシング、ゴム製ガスケット、ワッシャー、パッキンニップルで構成される。トランスデューサは、ブリスターまたはドロップキールの底部にフラッシュマウントすることもできます。 エコーサウンダーの接続 CP200-5Cトランスデューサはエコーサウンダーシステムに接続します。測定精度を最大にするために、モーション・リファレンス・ユニット（MRU）をエコー・サウンダー・システムに接続することを強くお勧めします。モーション・リファレンス・ユニット（MRU）がない場合は、モーションセンサーを使用してロールとピッチを測定します。最小限のソリューションとして、全地球測位システム（GPS）を使用することができます。 精密データの準備と校正 詳細で正確なデータを取得するためには、トランスデューサのアライメントを取り、船舶の座標系に対する位置とオフセットを測定する必要があります。CP200-5Cトランスデューサを搭載したエコーサウンダーシステムは、使用前に校正することをお勧めします。
