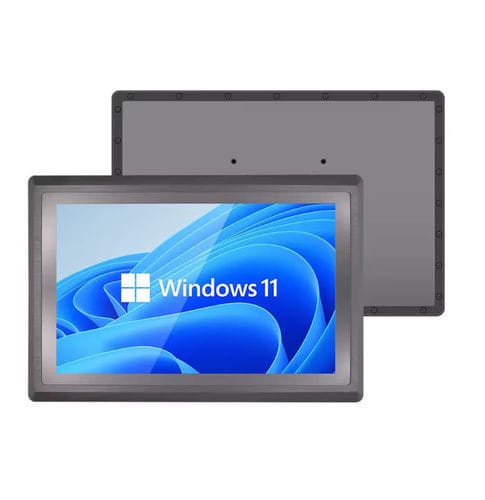

海用PCパネル ITD101PPCG1IP**

タッチスクリーン組み込み耐腐食性

主な利点

• 前面IP65/IP66、オプションでIP67の完全密閉設計（過酷環境対応）
• シーリングされたI/Oコネクタ、ステンレスまたはアルミ合金のフロント筐体
• ARMまたはx86の複数CPUプラットフォーム、メモリ/ストレージ構成が可能
• 10.1インチ産業用LCD、1280×800、輝度350ニット
• タッチ方式：抵抗膜式またはPCAP（投影型静電容量方式）；Windows/Linux/Android用ドライバ対応
• ファンレス低消費電力設計で24時間365日稼働に対応
• 取り付け・接続オプション：VESA 75/100 mm、PoE、WiFi、4G/5Gなど

概要
ITD101PPCG1IPは、産業向けHMI、SCADA、組込み制御用途向けに設計された10.1インチの密閉タッチパネルPCです。完全なIP65/IP66シーリングとシールされたI/Oにより、プロセス製造、個別製造、食品、石油・ガス、化学、腐食性環境や屋外キャビネットでの使用に適します。

一般

• 型番：ITD101PPCG1IP（シリーズ）
• 防水防塵：IP65/IP66（IP67オプション）
• フロント材質：ステンレスまたはアルミ合金、VESA 75/100 mm対応

PCシステム オプション

• CPU：ARM Quad-Core Cortex-A17 1.8 GHz（RK3288、RK3399/RK3568/RK3588オプション）またはIntel Celeron J1900/J4125/J6412、Intel Core i3/i5/i7
• メモリ：標準2 GB（4 GB / 8 GBオプション）；プラットフォームによりDDR3/DDR4 SODIMM対応
• ストレージ：ARM標準eMMC 16 GB（最大128 GB）またはx86：mSATA/SATA/M.2（構成により64 GB SSD等）
• ディスプレイ出力：HDMI（ARM）／VGA＋HDMI（x86オプション）
• 拡張：USB（構成により2–6ポート）、COMポート（2–6）、TFカードスロット、LAN（デュアルLANオプション）
• オプションモジュール：PoE、WiFi、4G/5G、GPS、Bluetooth、GPIO
• OS：Android 7.1/10/11/12+（ARM）、x86ではWindows 7/10/11またはLinux対応

標準IP65コネクタ

• USB 2.0 ×1、LAN ×1、DC 2.0 電源入力（IP65シール）

LCDパネル

• 対角線：10.1インチ、アクティブエリア：216.96 × 135.6 mm、アスペクト比16:10
• 物理解像度：1280 × 800（最大1920 × 1200対応）
• 輝度：350ニット、コントラスト比：800:1、色数：16.7M
• バックライト：LED、寿命50,000時間、視野角85/85/85/85

タッチパネル

• 方式：抵抗膜式またはPCAP
• ドライバ対応：Windows、Linux、Android、macOS、Raspberry Pi

動作条件

• 動作温度：-10 °C〜60 °C（オプションで-20 °C〜70 °C）
• 湿度：10–90% RH、24/7連続稼働対応

電源

• 電源入力：DC 12 V
• 消費電力（典型）：15 W
• 電源表示：緑色LED

発注情報

• 構成例：ITD101PPCT1IPJ1（抵抗膜、J1900）、ITD101PPCT5IPJ1（PCAP、J1900）、ITD101PPCG1IPJ1（強化ガラス、J1900）；i5搭載バリエーションあり

技術仕様

• モデル：ITD101PPCG1IPシリーズ
• 画面：10.1インチ、1280×800、16:10、350ニット
• タッチ：抵抗膜式またはPCAP
• CPU：ARM RK3288またはIntel Celeron / Core i
• メモリ＆ストレージ：プラットフォームにより構成可能
• 防水防塵：IP65/IP66（IP67オプション）
• 動作温度：-10 ~ 60 °C（オプションで-20 ~ 70 °C）
• 電源：DC 12 V、約15 W
• インターフェース：USB、HDMI、VGA（構成により）、LAN、COM、TFスロット、オーディオ
• オプション：PoE、WiFi、4G/5G、GPS、Bluetooth
