0.3Te-200m データシート
重量ケーブルなし 1620 Kg
ケーブル直径 48 mm
容量 200 m
ライン速度-最初のレイヤー 32 m /分
ライン速度-トップレイヤー 42 m/分
WLL-最初のレイヤー 300 Kg
WLL-トップレイヤー 229 Kg
ブレーキ最小 1.5 WLL-最初のレイヤー 450 Kg
ブレーキ最小 1.5 WLL-トップレイヤー 344Kg
供給必須 380-440V-3 Ph-50/60 Hz
ウインチ電気モーター 2.2 Kw IP56 IE3
ローカル比例制御双方向比例ジョイスティックと速度制御ポテンショメータ
レベル風該当なし
寸法 (長さ x 幅 x 高さ)
フットプリント 2165 x 1258 x 2080 mm
2120 x 1170 mm
スリップリングFocal 180またはそれに類するものが供給範囲内にない

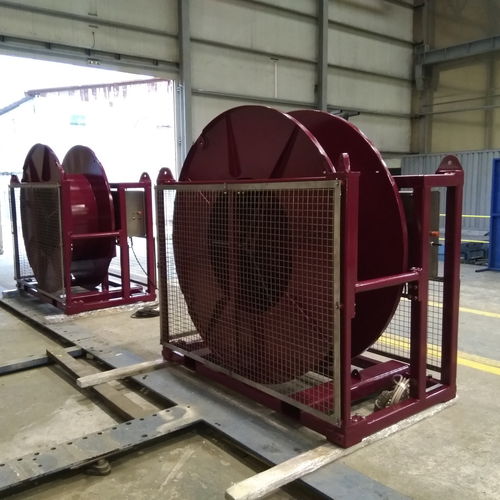

フレームの詳細ガード付きクラッシュフレーム、フォークリフティングポケット、認定されたリフティングラグ
動作原理:
ウインチバレルは、垂直に取り付けられたスルーリングベアリングの外面に直接取り付けられます。 軸受の内輪がフレームサポートに取り付けられています。
ウインチバレルは、Breviniのギアボックスとフェイルセーフブレーキユニットを装備した2.2 kWのSEW電動モーターの組み合わせから直接駆動されます。 ブレーキはフェイルセーフであり、何らかの理由で電源が失われたり、ジョイスティックが中心(ニュートラル)位置にある場合、常にオンになっています。
エレクトリックサーベイウインチは、比例ジョイスティックを使用して双方向駆動することができます。比例ジョイスティックは、電気エンクロージャの側面にローカルに取り付けられ、比例ジョイスティックは、ヒーブでのウインチの方向と速度の両方を制御します。
---
