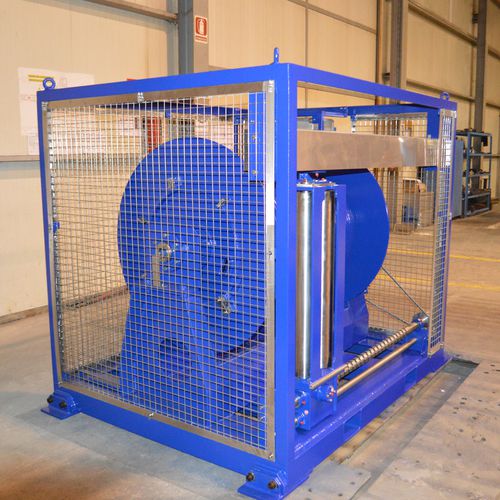

船用ウィンチ 0.3Te
ROV (遠隔操作無人探査機)のアンビリカル ケーブル電動

船用ウィンチ
船用ウィンチ
船用ウィンチ
船用ウィンチ
お気に入りに追加する
商品比較に追加する


特徴

応用分野
船用
使用
ROV (遠隔操作無人探査機)のアンビリカル ケーブル
ドライブ
電動

詳細

0.3Te-1000メートルデータシート 重量ケーブルなし 1750 Kg ケーブル直径 25.7 mm 容量 1000 m ライン速度-最初のレイヤー 55 m /分 ライン速度-トップレイヤー 79 m/分 WLL-最初のレイヤー 300 Kg WLL-トップレイヤー 229 Kg ブレーキ最小 1.5 WLL-最初のレイヤー 450 Kg ブレーキ最小 1.5 WLL-トップレイヤー344 Kg 供給が必要 380-440V-3 Ph-50/60 Hz ウインチ電気モーター 4 Kw IP56 IE3 ローカル比例制御双方向比例ジョイスティックと速度制御ポテンショメータ レベル風力機械チェーン駆動 寸法 (長さ x 幅 x 高さ) フットプリント 2100 x 1691 x 1890 mm スリップリング MOFLON MF0180またはそれに類するものが供給範囲内ではない ケーブルリードオフ角度+/-30°水平面最小+ 4°最大+ 45°垂直面 フレームの詳細ガード付きクラッシュフレーム、フォークリフティングポケット、認定リフティングラグ ウインチドラム寸法ドラムコア Ø 668 mm、ドラム長さ 1242 mm、フランジØ 1160 mm 動作原理: ウィンチドラムは、フェイルセーフブレーキユニットを搭載した4kWのSEW電動ギアモータの出力軸に取り付けられ、コントロールパネルの対応する駆動インバータに接続されています。 ドラムの速度は、ポテンショメータによって比例的に制御されます。その方向は3ポジション、スプリングリターン、ジョイスティックによって決定されます。 これらは両方とも電気ウインチエンクロージャにローカルに取り付けられています。 ブレーキはフェイルセーフであり、何らかの理由で電気供給が失われたり、制御ジョイスティックが中央の位置にある場合、常にオンになっています。 非駆動側にはベアリングとスリップリングが取り付けられています。 レベル風は、SEW Electricギアモータ駆動シャフトから機械的にチェーン駆動され、ケーブルはレベル風力キャリッジアセンブリに導かれます。

---
