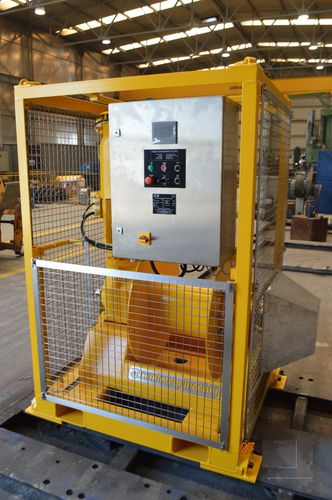

造船所用ウィンチ 0.7Te

電動

動作原理： コンスタントテンションウインチドラムは、11kWのSEW電動ギアモータによって出力軸を介して駆動されます。 ドラムモータ可変速駆動は、制御信号とポテンショメータのRPMセットポイントに従って、可変速度でドラムの電気モータを駆動します。 テンション制御は、ポテンショメータのセットポイントに応じて可変テンションを持つ可変速度駆動によっても制御されます。 非駆動側はベアリングとスリップをハウジングします。 スリプリング は供給範囲内ではありません SEW電動モータの組み合わせにはフェイルセーフブレーキユニットが装備されています。 ブレーキ, フェールセーフ, 常に既定ですべき, 何らかの理由で, 電気供給が失われたか、ジョイスティックがその中心 (中立) 位置にある 0.7Te-500m データシート 重量ケーブルなし 1395 Kg ケーブル直径 18.5 mm 容量 500 m ライン速度-第 1 層 66 m /分 ラインスピード-トップレイヤー 110 メートル/分 WLL-最初のレイヤー 700 キロの WLL-トップレイヤー 381 キロの ブレーキ最小 1.5 WLL-最初のレイヤー 1050 キロの ブレーキ最小 1.5 WLL-トップレイヤー 571 キロの 供給が必要 380-440V-3 Ph-50/60 Hz ウィンチ電気モーター 1 1キロワットIP56 IE3 ローカル比例制御双方向ジョイスティック,テンションと速度制御ポテンショメータ レベル風 N/A 寸法 (長さ x 幅 x 高さ) フットプリント 1730 x 1215 x 2065 mm 1490 x 1160 mm スリップリング Schleifringkörper YK16 または類似しない供給の範囲内には受け入れられるように設計フレームの 詳細ガード付きクラッシュフレーム、フォークリフティングポケット、認定リフティング付きラグ ウインチドラムの寸法ドラムコア Ø 380 mm、ドラム長さ 481 mm、フランジ Ø 850 mm ドラムの詳細プレーンドラム; ワイヤは 11 レイに保管され、1 レイあたり 26 ターン
