シャックル型スイベル

アンカー チェーン用海用

概要

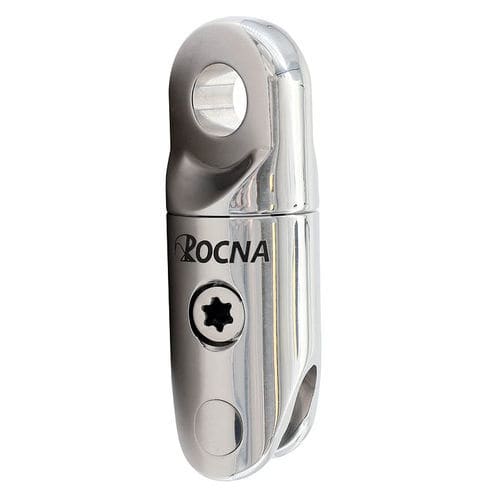

Rocna Swivelは、係留システム向けに個別に荷重試験されたアンカースイベルです。G70デュプレックスステンレス製で、Nord-Lockワッシャーを備え、Peter SmithがRocnaアンカーや同等の強度と回転性が求められるアンカー用に設計しました。

主な特長

• 個別に耐荷重試験済み — 各ユニットはシリアル番号付きで13,800 kgfまで負荷試験
• 高引張強度と海水腐食に対する優れた耐性を持つG70デュプレックスステンレス製
• 往復荷重下での確実な締結を実現するNord-Lockワッシャーシステム
• 現代的なアンカーデザインに適合する汎用シャックル取付け
• Rocnaの性能基準に合わせてPeter Smithが設計

ROCNA SWIVEL と 一般的なスイベルの比較:
個別試験 | ROCNA SWIVEL: はい | 一般的なスイベル: いいえ
材料仕様 | ROCNA SWIVEL: G70 デュプレックス | 一般的なスイベル: 一般的なステンレス
Nord-Lockシステム | ROCNA SWIVEL: はい | 一般的なスイベル: 一般部品
生涯保証 | ROCNA SWIVEL: はい | 一般的なスイベル: 制限あり
設計者 | ROCNA SWIVEL: PETER SMITH | 一般的なスイベル: --

スイベルの役割

• チェーンのねじれを防ぐ — フリーに回転してロープを真っ直ぐに保ち、チェーンの曲がりや回収抵抗の増加を防止します。
• スムーズな回収 — アンカーがバウローラ上で自動整列する際の抵抗を排除し、手動介入なしに整然と向きを変えられます。
• システムの信頼性 — チェーンやシャックルの定格に匹敵または上回るよう設計され、スイベルがシステムの弱点にならないようにします。

取付けのポイント

• 3ステップの取り付け：バウシャックルでアンカーに取り付け、チェーン側の部品を揃えてエンドリンクにチェーンピンを通し、Nord-Lockワッシャーの対を締めて固定（指で締めた状態から60°、または20 N·m）
• 四角ドライブキー（またはT45ビット）を同梱。20 N·m設定にはトルクレンチを推奨。
• 通常の工具での取り付け時間の目安：約15分。

供給と互換性
12mm Rocna Swivel（10–11 mmメートルチェーンおよび3/8″インチチェーンに適合）は現在入手可能です。追加サイズは今後の製品投入で順次発表します。

仕様

• モデル：Rocna Swivel
• Working Load Limit (WLL)：3,460 kgf / 7,640 lbf
• Minimum Breaking Load (MBL)：13,800 kgf / 30,500 lbf
• シャックルピン径：17 mm
• 重量：540 g
• Rode extension (RX)：78 mm
• 材質：G70デュプレックスステンレス
