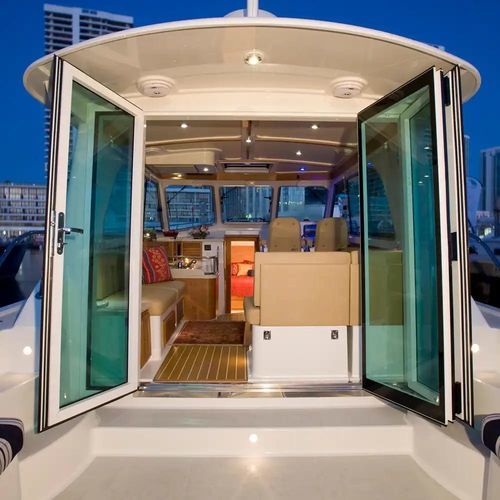

海用ドア 1600-M Series

ヨット用側面開き傾斜

製品概要
Bomar の 1600-M シリーズは、海洋用途向けに設計されたオールガラスのモジュラー式開き戸システムです。「M」はモジュラーを示し、同一の切欠きと取り付け手順で複数の開閉方式に対応する統一フレームプラットフォームを意味します。船舶への組み込みを想定した構成で、気象環境への対応や施錠オプション、モジュール性に配慮した設計です。米国製、Bomar（Pompanette の部門）。

標準仕様

• 単一プラットフォームのモジュラー設計で多様なドア／窓構成をサポート
• 造船メーカー向けに、美観の変更を切欠きや取付方法を変えずに実施可能なプラットフォーム
• 選択可能な構成：単板開き戸、フレンチ／折戸、バイフォールドパネル、上吊り窓、固定サイドライト
• 電動統合オプション：12/24V 完全電動式の垂直フルドロップスライダー等

ドア構成

• 単板開き戸
• フレンチ／折戸パネル
• 組合せレイアウト：垂直スライド、上吊り、折戸窓、固定サイドライトとのドア＋窓の組合せ

高性能金物

• パネルドッグの選択（無し、またはアルミ製個別ドッグ）
• 船舶規格の施錠：レバーハンドル、キーシリンダー、サムターン
• 316L 調整可能ヒンジ

DG シリーズ ガラス

• ダイレクトグレーズガラス、セラミックフリット処理の選択
• カスタムロゴやフリット、ドットマトリクスのバリエーション対応
• 標準ガラス：強化ガラス、合わせガラス、断熱ガラス
• 色調：クリア、グレー、グリーン

追加オプション / カスタマイズ

• 鍵なしエントリーなどの施錠オプション
• 船舶対応の耐候性粉体塗装仕上げ
• ボルト固定式クランプリングやその他ビルダー向けオプション

主要材料

• 押出成形アルミニウム構造フレーム（社内押出材）、海洋環境向け粉体塗装
• 316L 船級ステンレス鋼ファスナー

ドアサイズ表（参照）
Part # | Style | PDF Drawing
1600-MBW DOOR/WINDOW | Single with Bi-fold Window | PDF drawing available (1600-M B-Fold-Window-Single-Door-Fixed-Window)
1600-M BIFOLD SWING DOOR | (3) Panel Door – Active Panel + Bi-Fold Panels | PDF drawing available (1600-M-3-Panel-Door-Active-Bi-Fold.pdf)
1600-M DOUBLE SLING | French Door Opening | PDF drawing available (1600-M-French-Door-Opening.pdf)
1600-MLW DOOR/WINDOW | (1) Single Panel & Top Hinged Window Combo | PDF drawing available (1600-M-Single-Panel-Top-Hinge-Combo.pdf)
1600-M Reference Door Drawings | (3) Bi-Folding & Fixed Sidelights | PDF drawing available (1600-M-Multi-Panel-Enclosure-Section.pdf)

技術仕様

• シリーズ名：1600-M Series（モジュラー式オールガラスドアシステム）
• 製造者：Bomar（Pompanette の部門） — Made in USA
• フレーム：押出アルミニウム、海洋環境向け粉体塗装
• ファスナー：316L 船級ステンレス鋼
• ガラス：強化、合わせ、断熱の各種；direct-glaze およびセラミックフリットのオプション；色調：クリア、グレー、グリーン
• 金物：船舶用施錠（レバーハンドル、キーシリンダー、サムターン）；316L 調整ヒンジ
• 構成：単板、フレンチ／折戸、バイフォールド、上吊り窓、固定サイドライト、垂直スライド（12/24V 電動オプション含む）
• カスタマイズ：キーレスエントリー、粉体塗装、ボルト固定クランプリング等のビルダーオプション
• 保証：製造上の欠陥に対する 1 年間保証
