ヨット用ギャングウェイ Standard

組み込み式手動アルミニウム

概要

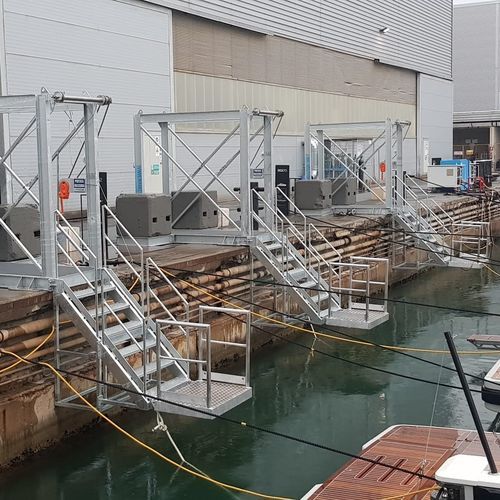

小型・中型からメガヨットまでのさまざまな係留形態に対応する多目的パッセレッラ（通路）です。船体のフリーボードが桟橋より低い場合に対応する階段を備え、最大5 mまで伸長可能なテレスコピックセクションを搭載。チルト（傾斜）機構は各階段位置にセットでき、桟橋から離れたメガヨットでも安全に乗降できます。構造は一部が溶融亜鉛めっき鋼、他部がアルミニウム製で、軽量化と取り扱い性を両立しています。

MODELLO STANDARD - 主な仕様
全長 mm. 9.269
桟橋用ポータル（溶融亜鉛めっき鋼） mm. 2.500 x 1.100 - 高さ mm. 2.500
コンクリート打設による係数可能なベース（最大荷重 Kg. 1.000）
追加コンクリートバラスト用パッド数: 2
固定式アルミニウム通路 長さ L 固定 5.000 手すり付
階段数: 3段（全高 mm. 700）
階段数: 7段（全高 mm. 1.634）
通路および階段ユニット: はめ込み式で着脱可能
階段を外すことで直線配置へ変換可能
チルト操作: クレーン（ウィンチ）およびクランクによる操作
定格荷重 Kg. 500
構造重量 Kg. 1.150

仕様 / 技術データ

• 用途: 桟橋での乗降用固定チルト通路（ヨット用）
• 材料: 溶融亜鉛めっき鋼（ポータル/ベース）およびアルミニウム（通路）
• テレスコピック部: 最大5 mまで伸長
• 階段構成: 船と桟橋の段差に対応する構成
• モデル: MODELLO STANDARD
• 全長: 9.269 mm
• 桟橋用ポータル（溶融亜鉛めっき鋼）: 2.500 x 1.100 mm — 高さ 2.500 mm
• ベース: 最大1.000 Kgのコンクリート打設で加重可能；追加バラスト用パッド 2箇所
• 固定式アルミ通路: 固定長 5.000 mm、手すり付
• 階段: 3段（全高 700 mm） / 7段（全高 1.634 mm）
• 通路および階段ユニット: はめ込み式で着脱可能；階段を外して直線配置に変更可
• チルト操作: ウィンチとクランク
• 定格荷重: 500 Kg
• 構造重量: 1.150 Kg
• 製品コード（SKU）: PABF
