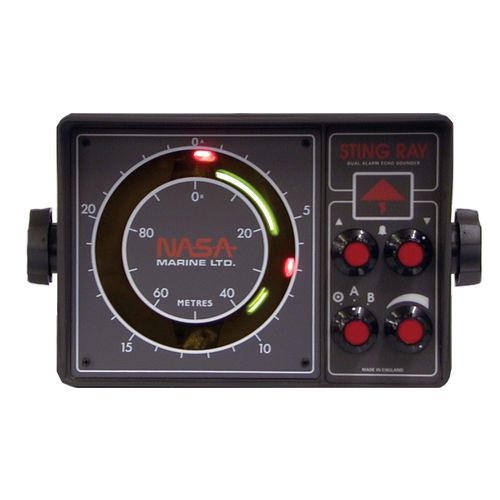

船用エコー水深測量機 Stingray

LEDアナログ

NASAスティングレイエコーサウザーは、スリムなケースに4インチの文字盤に読みやすい明るいLEDディスプレイを搭載しています。浅瀬用と深海用の2種類の可聴アラームがあり、1～25mと1～100mの2つのレンジに設定でき、操作は簡単そのものです。トランスデューサとスターラップ取り付けブラケットが付属しており、船の12V電源に接続するだけで使用できます。 操作方法 簡単に言うと、音を出してエコーを測定します。音は水中を1秒間に144mの速さで伝わるため、音を出してから反響が聞こえるまでの時間を測定することで、水深を算出することができます。NASAのスティングレイ・エコーサウンダーは、高品質のチタン酸ジルコン酸鉛ピエゾディスク結晶を用いたトランスデューサを持ち、150kHz（人間の耳には感知できない）の周波数で超音波「音」パルスを発生させることができます。このパルスは水中を通過し、水底で跳ね返されます。その反響を振動子で感知する。この回転点滅LED式サウンダーでは、12時の位置でLEDが点滅するとパルスが発生します。ローターアームは、戻ってきたパルスを受けて点滅するとき、この点滅が文字盤の正しい位置に来て正しい深さを示すような速度で動くように校正されています。
