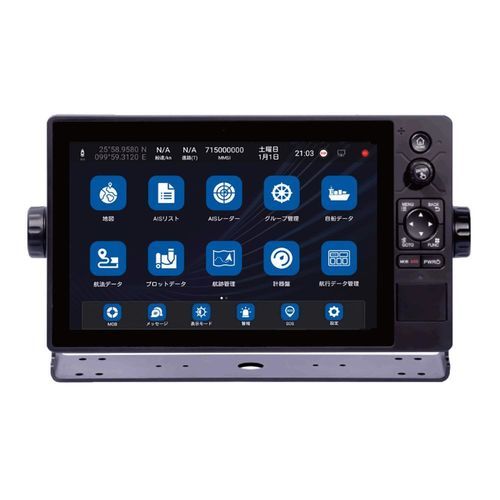

レーダー多目的用装置 KSD-1100

AIS自動認識システムカードリーダー

概要
10.1インチ静電容量式タッチスクリーンを備えた航海用マルチファンクションディスプレイ。状況認識とチャート重ね合わせのための内蔵Class B AISトランシーバーを搭載し、航行、監視、ルート計画向けの複数表示モードに対応します。

特徴

• 内蔵Class B AIS：AISターゲットの送受信が可能なトランシーバーを内蔵し状況認識を支援します。
• 複数表示モード：可変レンジリング付きAISレーダー、船舶パラメータ表示のダッシュボード、NAVIおよびPLOTデータ管理、潮汐情報表示。
• 映像監視：ネットワークカメラ（ユーザー提供）接続をサポートし、最大4分割画面で表示可能です。
• チャート対応：C-MAP MAX、独自チャート、ENCに対応。チャート上への衛星画像オーバーレイをサポートします。
• AISレーダーオーバーレイ：チャート上にAISターゲットを重ね、船舶周囲のレンジリングを設定してターゲットを監視できます。
• デュアルモニター対応：サブモニターへ出力し、メイン画面とは異なる内容を表示可能です。
• 操作と制御：主にタッチ操作で使用。マウス操作および物理コントロールパネルにも対応（マウスとカメラはユーザー提供）。

ドキュメント（マニュアルとパンフレット）
製品PDFパンフレットあり。
Operation Manual V1.3.68 以前（Rev03）。
Advanced Operation Manual V1.3.68 以前（Rev02）。
Operation Manual V2.3.17 以降 / V1.3.22 以降（Rev06）。
Advanced Operation Manual V2.3.17 以降 / V1.3.22 以降（Rev05）。

画面とメディア
C-MAP MAX、Sailing Data、AIS List などの画面表示をサポート。製品紹介および機能説明の動画が利用可能です。

仕様（テクニカルスペック）

• 出力: 2 W
• 表示: 10.1インチ静電容量式マルチタッチスクリーン
• 周波数: 156.025 MHz ～ 162.025 MHz
• 帯域幅: 25 kHz
• 外形寸法: 195 (H) x 338 (W) x 75 (D) mm
• 重量: 2.1 kg
• 電源: 10.8 VDC ～ 31.2 VDC
