船舶制御装置

Bluetooth

概要
Sea APP は、船舶に搭載された油圧機器を iPhone および Android デバイスから Bluetooth を介して直接制御するために開発されたモバイルアプリです。アプリは接続された航海機器のリアルタイム制御と状態監視を提供し、船上での操作とシステム管理を簡素化します。

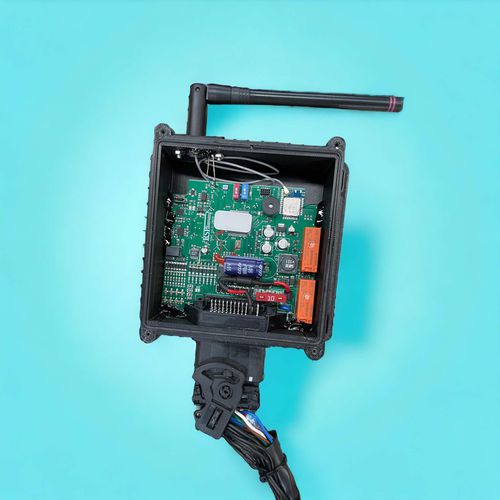

Play Control Unit
Play Control Unit は、すべての航海機器を単一の制御ユニットに接続し、アプリまたは専用リモコンから操作できる制御装置です。海洋用途に適した複数のインターフェースと保護機能を備えています。

• 電源：12/24 Vdc
• 保護用ヒューズ：10 A
• 12/24 Vdc の誘導性または抵抗性負荷向けに短絡および無負荷保護を備えた 8 個の電子出力
• 接触器および照明用の 2 個のリレー出力（12/24 Vdc）
• 0–10 Vdc の 8 個のアナログ/デジタル入力（24 Vdc 対応）
• 接地検出で動作する 8 個のデジタル ON/OFF 入力
• RS485、IR/RF 受信機、Bluetooth に対応
• 12 ビット ADC（オプションで 16 ビット）
• サービス用プログラミングおよびファームウェア更新用の MicroUSB
• Molex 自動車用コネクタ
• 端子接続またはカスタマイズ可能なハーネスによる配線

互換性
この制御ユニットは、あらゆるメーカーの既設機器と互換性があり、さまざまな接続方式に対応して制限なく統合できます。

技術仕様

• 電源：12/24 Vdc
• 保護：10 A ヒューズ
• 電子出力：短絡および無負荷保護付き 8 出力（12/24 Vdc の誘導性または抵抗性負荷に対応）
• リレー出力：接触器および照明用 2 リレー（12/24 Vdc）
• アナログ/デジタル入力：0–10 Vdc の 8 入力（24 Vdc 対応）および接地で動作する 8 個のデジタル ON/OFF 入力
• インターフェース：RS485、IR/RF 受信機、Bluetooth
• ADC：標準 12 ビット、オプション 16 ビット
• サービス/プログラミング：プログラミングおよびファームウェア更新用の MicroUSB ポート
• 接続タイプ：Molex 自動車用コネクタ；端子またはカスタマイズ可能なハーネスによる配線
