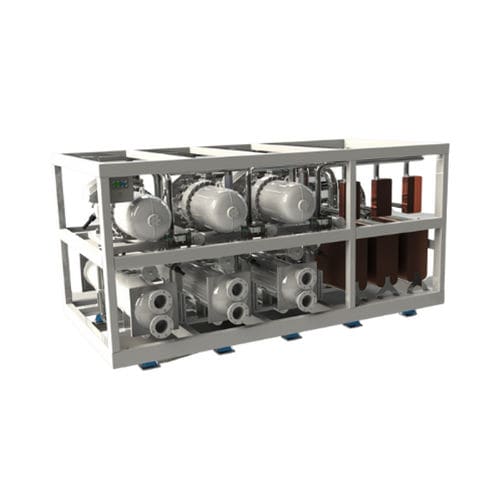

船用冷水機 COOLING PLANT

クーリングプラントは、エアコンシステムの主要ユニットの一つです。冷房が必要なとき、冷房設備がなければ快適な室内環境を確保することはできません。冷却装置は主に4つの部品で構成されています。 コンプレッサー コンデンサー 膨張弁 蒸発器 下図は冷却回路を構成する主な部品と各段階の冷媒の相を示したものである。 直接膨張式（DX）ユニット DXユニットは、冷媒配管が船内に長くならないように、エアハンドリングユニットの近くに設置されることがほとんどです。エアハンドリングユニット内の冷却コイルは、冷却プラントの蒸発器として動作します。 冷水ユニット(CWU) チルドウォーターユニットは、エアハンドリングユニットから冷房プラントまでの距離が長い場合や、エアハンドリングユニットが複数ある場合に使用されます。エアハンドリングユニット内の蒸発器と冷却コイルの間で、冷却水（主にグリコールの割合が多い）を冷却媒体として使用することになります。このシステムの利点は、フロンを充填した長い冷媒配管を船上に設置する必要がないことである。 コンプレッサー コンプレッサーは、冷媒ガスの体積を減らして圧力を高める機械装置である。 コンデンサー 圧縮された冷媒の熱を冷却媒体（空気・水）に伝えて取り出す熱交換器。冷媒は凝縮器で蒸気状態から液体状態へと変化する。 膨張弁 冷媒の圧力を抜き、蒸発器で膨張（液体から蒸気への変化）させるための弁です。
