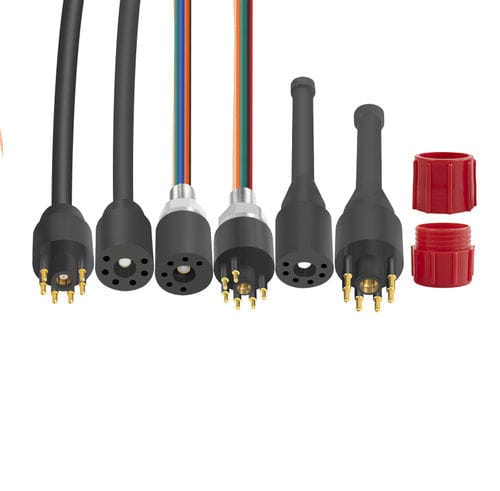

海用コネクタ 1 Coaxial (6 Contacts)

電動式養殖用船舶製造用

製品説明
Lanhe 1の6接点付き同軸コネクタは、堅牢なマイクロサーキュラーデザインでRF/電力の複合伝送を提供します。複数信号の統合を必要とする産業、海洋、通信アプリケーションに最適です。

図面情報
寸法：mm
ネジ：インチ
1インチ = 25.4 mm

コネクタ仕様
接点数：6
インラインケーブル（1m）：RG179 75Ω PUR同軸ケーブル
BHリード（0.5m）：RG179 75Ω PURケーブル
電気仕様：0.5 mm²、300V@3Amp
最大周波数：3GHz
ケーブル損失：0.27dB/m@100MHz、0.54dB/m@400MHz、0.87dB/m@1GHz
接触抵抗：<0.01Ω
絶縁抵抗：>200MΩ
結合：>500
温度範囲：-4℃~+60℃
最大深度：6000m

インラインケーブルの色コード

• 黒
• 白
• 赤
• 緑
• オレンジ
• 青

材料仕様
コネクタボディ：クロロプレンゴム
BHボディ：316Lステンレス鋼/チタン
接点：金メッキ真鍮
ナットとワッシャー：304ステンレス鋼
Oリング：ニトリル
ロックスリーブ：POM
スナップリング：ステンレス鋼

オプションに含まれるもの

• ケーブル長
• シェル材質：ステンレス鋼、チタン
• ネジ長

適用分野

• 石油・ガス産業
• 海洋再生可能エネルギー
• 地雷探知と無力化
• 海洋学的研究と探査
• 水中通信とネットワーキング
• 水産養殖と水中農業

技術仕様 / 特徴

• 6接点ハイブリッドコネクタでRF/電力の複合伝送を提供
• 堅牢なマイクロサーキュラーデザイン
• 複数信号の統合を必要とする産業、海洋、通信アプリケーションに適しています
• 最大深度6000mまで対応
• 温度範囲：-4℃から+60℃
• 高い絶縁抵抗と低い接触抵抗
• 複数のシェルとケーブルオプション
