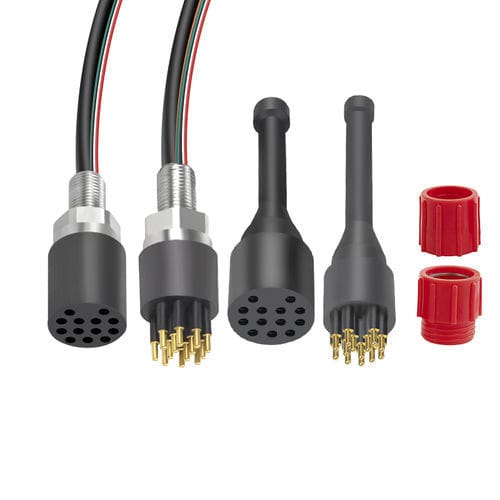

超小型丸型コネクタ Micro Circular Ethernet (13 Contacts)

イーサネット養殖用海洋学調査用

製品説明
Lanhe マイクロ円形イーサネット 13 接点の防水コネクタは、拡張された接続性を備えた産業グレードのネットワークを提供します。この高密度ソリューションは、過酷な環境でのデータ伝送のためのIP68保護を備えています。

図面情報
寸法：mm
スレッド：インチ
1インチ = 25.4mm

コネクタ仕様

• 接点数：13
• インラインケーブル (1m) と BH ピグテール (0.5m)：4 組のツイストペア 23AWG (オプションで 24 AWG)、4*18AWG 電源ケーブル (0.5 mm² 利用可能)
• 電気仕様：300VDC
• 接触抵抗：＜0.01Ω
• 絶縁抵抗：＞200MΩ
• 伝送速度：1 Gbit/s
• 結合回数：＞500
• 温度範囲：-4℃~+60℃
• 深度評価：6000m

インラインケーブルの色コード

• 1. 黒
• 2. シールド
• 3. 白
• 4. 茶色
• 5. 茶色/白
• 6. 青
• 7. 青/白
• 8. オレンジ
• 9. オレンジ/白
• 10. 緑
• 11. 緑/白
• 12. 赤
• 13. 緑

材料仕様

• コネクタボディ：クロロプレンゴム
• BH ボディ：316L ステンレススチール/チタン
• 接点：金メッキ真鍮
• ナットとワッシャー：304 ステンレススチール
• Oリング：ニトリル
• ロックスリーブ：POM

オプションには以下が含まれます

• ケーブル長
• シェル材料：ステンレススチール、チタン
• スレッド長

適用分野

• 石油・ガス産業
• 海洋再生可能エネルギー
• 地雷探知と無力化
• 海洋学的研究と探査
• 水中通信とネットワーキング
• 水産養殖と水中農業

特徴 / 技術仕様

• 接点数：13
• 電気仕様：300VDC
• 接触抵抗：＜0.01Ω
• 絶縁抵抗：＞200MΩ
• 伝送速度：1 Gbit/s
• 結合回数：＞500
• 温度範囲：-4℃~+60℃
• 深度評価：6000m
• コネクタボディ：クロロプレンゴム
• BH ボディ：316L ステンレススチール/チタン
• 接点：金メッキ真鍮
• ナットとワッシャー：304 ステンレススチール
• Oリング：ニトリル
• ロックスリーブ：POM
