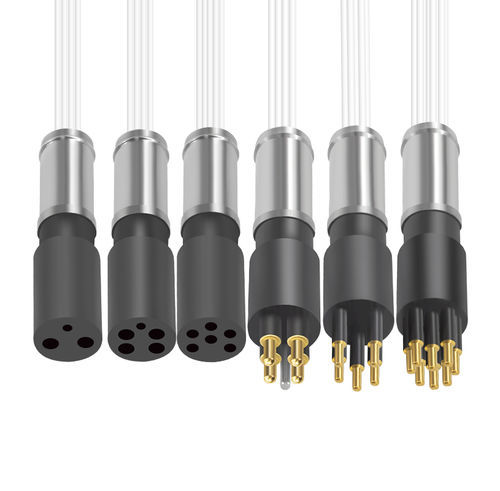

海中コネクタ Oil Filled Micro (2,4,5,6 and 8 Contacts)

電動式養殖用船舶製造用

製品説明
ランヘオイル充填マイクロ2/4/5/6/8コンタクトコネクタは、過酷な環境に対して優れた防水保護を提供します。これらのコンパクトでオイル充填されたユニットは、深海、産業、屋外のアプリケーションで信頼性の高い信号/電力伝送を保証します。

図面情報

• 寸法：mm
• スレッド：インチ
• 1インチ = 25.4mm

コネクタ仕様

• コンタクト数：2, 3, 4, 5, 6, 8
• インラインケーブル：0.5mm², 1 mm²
• BHリード：0.5mm², 1 mm²
• 電気仕様：300V, 600V @ 3-10Amp
• 接触抵抗：<0.01Ω
• 絶縁抵抗：>200MΩ
• 結合サイクル：>500
• 温度範囲：-4℃~+60℃
• 深度評価：6000m

インラインケーブルの色コード

• 1. 黒
• 2. 白
• 3. 赤
• 4. 緑
• 5. オレンジ
• 6. 青
• 7. 白/黒 (紫)
• 8. 赤/黒 (茶色)

材料仕様

• コネクタボディ：クロロプレンゴム
• BHボディ：316Lステンレススチール/チタン
• コンタクト：金メッキ真鍮
• ナットとワッシャー：304ステンレススチール
• Oリング：ニトリル
• ロックスリーブ：POM
• スナップリング：ステンレススチール

オプションには以下が含まれます

• ケーブル長
• シェル材料：ステンレススチール、チタン
• スレッド長

適用分野

• 石油・ガス産業
• 海洋再生可能エネルギー
• 地雷探知と無力化
• 海洋学研究と探査
• 水中通信とネットワーキング
• 水産養殖と水中農業
• 海洋建設とインフラ

技術仕様 / 特徴

• コンタクト数：2, 3, 4, 5, 6, 8
• 電圧：300V, 600V
• 電流：3-10A
• 接触抵抗：<0.01Ω
• 絶縁抵抗：>200MΩ
• 結合サイクル：>500
• 温度範囲：-4℃~+60℃
• 深度評価：6000m
• 材料：クロロプレンゴム、316Lステンレススチール/チタン、金メッキ真鍮、304ステンレススチール、ニトリル、POM
