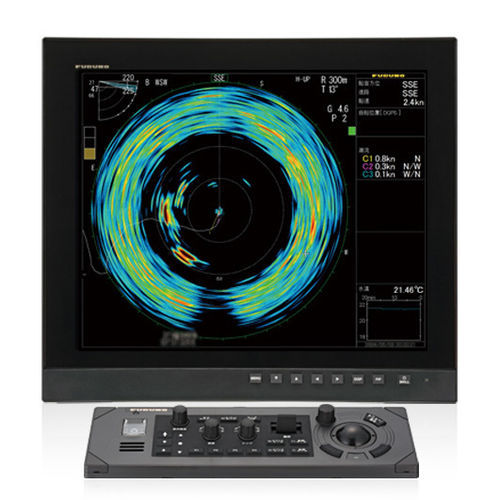

船用ソナー CSH-10

船用マルチビーム1周波

製品概要
全周型スキャニングソナー CSH-10 は、自船周囲の水中状況を即座に把握するための装置です。高周波（標準 83.5 kHz、81.5～85.5 kHz 選択可）とフルデジタルビーム形成により、魚群・海底・水中構造物の識別性能を向上させ、表層近くの魚群検出に有効な鋭いビームを提供します。姿勢センサー標準搭載とフルノのビームスタビライズ技術により、荒天時でも安定した映像を得られます。

対象マーケット

• プレジャーボート
• 漁船

主な特長

• 新「ティルトインジケータ」— 画面にティルト角、カーソルまでの直線／水平／垂直距離、ビーム探知範囲、ビーム幅の上下端深度を表示し、直感的にエコー位置を把握できます。
• 最大 900 m の探知範囲 — 長距離探知性能を向上（例：約850 m の沈船探知）。姿勢センサーにより旧モデル比で約20%向上。
• ビームスタビライズ — 姿勢センサーと自動ビーム角補正により、送受波ビームを独立して安定化でき、時化時でも安定した探知が可能です。
• 高分解能表示 — オートフィルタとビーム安定化によりノイズを低減し、魚群や海底構造物の識別に有用な鮮明な映像を提供します。
• 魚量マーク機能 — 魚群候補を2件表示し、長さ・幅・面積・推定指標値を示してエコー比較が可能（船速・進路・方位の入力が必要）。
• ターゲットロック機能 — 魚群を自動追尾し、距離・深度・速度・方位を表示。固定位置追尾（Target Mark）と魚群追尾（Fish）の2モードを搭載（航行データ必要）。
• エコーデータ録画・再生 — 静止画／動画を内蔵メモリーまたはオプションの外部記録媒体へ保存し、メニューから再生可能（オプション）。
• 操作部の小型化 — 機能キー、ティルトレバー、RotoKey™、大型トラックボールを備えた小型操作部 SCU-002 により設置と操作が容易です。
• リモート操作（オプション）— レンジ、ティルト角、感度のデッキ操作対応。FSV-854-MK2（有線）、SCU-001（無線、Bluetooth®、最大4台）、SCU-003（上下・電源の簡易操作）を用意。
• 送受波器保護ドームと上下装置 — ストローク 400 mm／600 mm を選択可。上昇/下降時間：400 mm = 7 秒、600 mm = 10 秒。許容船速：常用 20 kn、上下動作時 18 kn。CSH-8L MARK-2 / CSH-5L MARK-2 のハルチューブと互換性あり。
• TZtouchXL シリーズ連携 — TZtouchXL 表示器上でエコー表示、チャート重畳、CSH-10 の操作が可能（ソフトウェア V25.11 以降）。

仕様（主な仕様）

• 一般:
  スキャン方式: フルデジタルビーム形成方式
  周波数: 83.5 kHz（81.5～85.5 kHz 選択可）
  レンジ: 50、100、200、300、400、500、600、700、800、900、1000、1100、1200、1400、1600、2000 m
• 表示:
  画素数: 1280 x 1024 (SXGA)
  表示色: スキャン映像 32色、マーク 6色
  方位表示: Head-up、North-up、Course-up（外部センサー必要）
  付加機能: 干渉除去、エコー平均、ノイズリミッタ、信号レベル、自動追尾、自動格納、魚群アラーム 等
• 送受信部:
  パルス幅: 0.5～20 ms
• ハルユニット:
  上昇/下降時間: 7 秒（400 mm）、10 秒（600 mm）
  許容船速: 20 kn（上昇/下降時 18 kn）
  送受波器ストローク: 400 mm または 600 mm
• 電源:
  プロセッサユニット: DC12–24V: 4.0–2.0 A
  送受信ユニット: DC24V、最大 7.2 A
  ハルユニット: DC24V、最大 10 A
• 環境:
  温度: プロセッサ/送受信部 -15°C～+55°C；送受波器 -5°C～+35°C；ハルユニット 0°C～+55°C；操作部/リモコン -15°C～+55°C
  相対湿度: +40°C にて 93% 以下
  防水性能: 送受波器 IPX8；操作部 IP22（卓上）/IP25（埋込）；ハルユニット IPX2；リモコン IPX4（FSV-854-MK2）/IP56（SCU-001）；小型スイッチボックス 前面 IP56 / 背面 IP22
