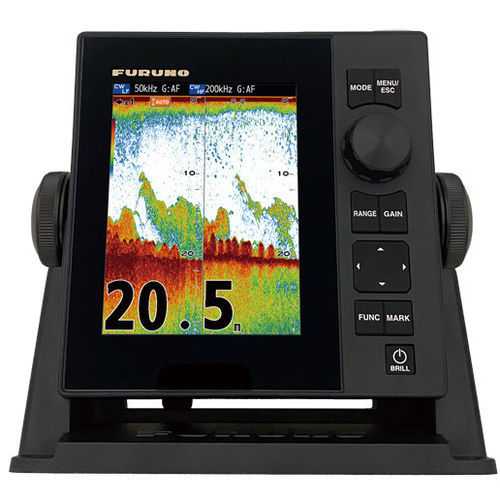

ボート用釣り用水深測量器 FCV-689

作業ボート用漁船用レジャーボート用

Furunoの技術を搭載し、明瞭なエコー画像を提供する業務用漁業向け魚群探知機です。

概要
小型軽量の5.7インチカラーLCD魚群探知機で、レジャー艇・業務艇いずれの船舶にも取り付け可能です。操作は簡潔で、信頼できるソナー性能により魚の探索と評価を効率化します。

対象市場

• レジャーボート
• 漁船
• 作業船・測量船

主な機能

• ACCU-FISH™：深度2～100 mで魚の概算サイズ（10～199 cm）を表示します。魚マークは円形または四角形から選択可能で、表示は2サイズ（小：10～49 cm、大：50 cm以上）です。表示サイズは実際と異なる場合があるため、使用前に取扱説明書を参照してください。
• Bottom Discrimination：底質（泥・砂・砂利・岩）を判別し、良好な漁場の特定に役立てます。
• Color Expansion：エコーの色範囲を拡張し、底面・構造物・近底の魚を色分けで識別しやすくします。
• Scrolling Back：最大3画面分のエコー履歴を前後にスクロールして、通過する群れの解析が可能です。
• Heave Correction with Satellite Compass™：Satellite Compass SCX-21（四重アンテナ）と併用することで、船体の動揺を補正し正確なヒーブデータを得ます。

標準装備

• 表示ユニット：FCV-689（ハードカバー付）
• 取り付け材料および標準予備部品
• 内部船体取付キット
• フラッシュ取付キット
• 延長ケーブル：トランスデューサー用 10 m（10ピン）
• ケーブルアセンブリ：STセンサ/水温センサ用コンバータケーブル（10ピン–10ピン、6ピン）0.2 m
• ケーブルアセンブリ：表示ユニット接続用 2 m
• 対応トランスデューサー：520-5PSD*、520-5MSD*、520-PLD*、525-5PWD*、525T-PWD*、525T-BSD*、525T-LTD/12*、525T-LTD/20*、SS60-SLTD/12*、SS60-SLTD/20*
• 速度/温度トランスデューサー：525STID-PWD*、525STID-MSD*
• 速度/温度センサ（STセンサ）：ST950-FJ46-1、ST950-FJ46-2
• 水温センサ：T-04MSB、T-04MTB
• * ACCU-FISH™およびBottom Discrimination機能に対応

ドキュメント（入手可能）

• FCV-689 ブロシャ（English）
• FCV-689 取扱説明書

仕様

• 表示：5.7インチ カラーLCD（VGA 640 × 480）
• 周波数：50および200 kHz
• トランスデューサー出力：600 W
• レンジスケール：2～1200 m（単位選択可：m、ft、fm、HR、pb）
• パルス長・PRR：最大3,000パルス/分
• 表示モード：単一周波数、二周波数、ズーム、Aスコープ、ボトムロック、ボトムズーム、マーカーズーム、ヒーブ補正*、ボトム識別、ACCU-FISH™
• 防水等級：IP56
• 電源：12～24 VDC、1.0～0.5 A
• 寸法（W×H×D）：210 × 198 × 120 mm
• 重量（ブラケット取付）：1.1 kg
