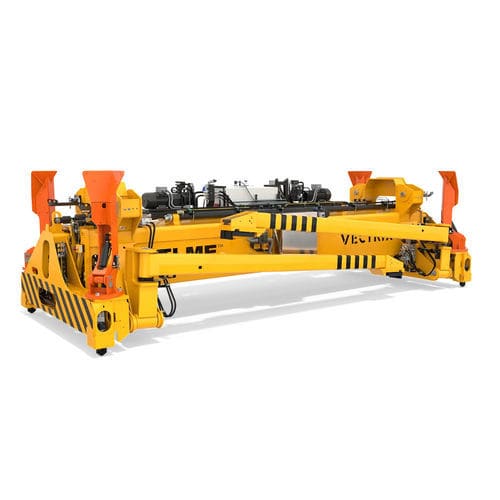

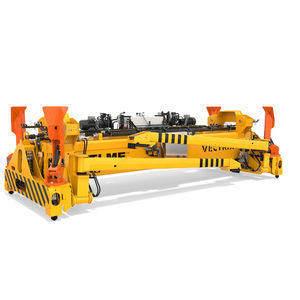

トレーラー用スプレッダー 8610 Vectrix

コンテナ用伸縮自在電動

概要
スプレッダーモデル8610 Vectrixは、最大45トンの積載ISOコンテナおよびトレーラーのインターモーダル取り扱い向けのテレスコピック・ピギーバック・トップリフトスプレッダーです。RMG（Rail Mounted Gantry）やRTG（Rubber Tyred Gantry）クレーンへの搭載を想定して設計されています。2本の並列テレスコピックビームが最大のオーバーラップと高い剛性を確保し、垂直および大きな水平力を吸収します。

VECTRIX
Vectrixシリーズはモジュラー設計と精密なエンジニアリングを組み合わせ、カスタマイズと保守を容易にします。モジュール部品により交換が迅速になり、ダウンタイムとライフサイクルコストを低減します。

ツイストロックシステム
耐硬化処理されたISO可動（ペンデュラ）クイック交換ツイストロックを採用し、油圧作動および電気・機械のインターロックで誤ったロック/アンロックを防止します。ツイストロックは高荷重運用を想定して設計されています。

テレスコープシステム
各ビームはメインフレーム上部に配置された1本の油圧シリンダで駆動され、アクセス性を確保しています。二重の電動モーター＋ポンプユニットがビームの同期テレスコープを安定して実現します（20ft→40ft）。

ピギーバック脚システム
折りたたみ式の4本ピギーバック脚はELMEの荷重クランプシーケンスに従って自動で作動し、ブロック積みされたコンテナ間への下降を可能にします。フットはStrenx® 900E（S 890 QL適合）製。足部内蔵センサーはトレーラーのクランプおよび離床を検知し、意図しない解除を防止します。

制御・保護システム
スプレッダーの制御電圧は24 V DCに変換されます。電気システムはスプレッダー状態を常時監視し、設置・ロック/アンロック・ピギーバック状態（上昇、クランプ、解除）を表示します。各信号はツイストロック作動、テレスコープ、ピギーバック脚、リフト許可等の保護機能の前提条件となります。

設計基準
EN15056およびEN13001に準拠して設計されています。

標準装備品

• クレーン取付けアレンジメント
• 縦型ペンデュラISOツイストロック×4
• ツイストロック付近のリフティングアイ
• 油圧式テレスコーピングシステム
• 油圧式脚折畳み機構
• 油圧式クランプ/アンロック
• 全油圧機能用ソレノイド弁
• ブロック積み対応の自動シーケンスで作動する4本の折畳み式ピギーバック脚
• トレーラー取り扱い用電気的保護・表示システム
• 電気・機械式ツイストロック保護および表示
• 電動テレスコープ保護システム
• リフト許可信号
• LED表示灯
• トラブルシューティング支援の遠隔アクセス
• ピギーバックショルダーのサービス操作機能
• 低騒音運転のためのパワーパックアイドルモード

技術仕様（表）
適用タイプ：RTG、RMG
吊り上げ方式：4点ツイストロックまたは4本ピギーバック脚
積載方式：通常積みおよびブロック積み
スプレッダー重量（TW）：11,500 kg（追加装備なし）
定格荷重（SWL）、ツイストロックおよびピギーバック：45 トン ±10% 偏心荷重
定格荷重（SWL）、リフティングアイ：4 x 11.25 トン
ツイストロック：ISO ペンデュラ 20 mm
テレスコピックポジション：20ft および 40ft
テレスコーピング速度（20ft→40ft）：< 25 秒（20° Cで計算）
脚のクランプ距離、最小/最大：1,766 ± 60 mm / 3,195 ± 60 mm
脚クランプ力：3 kN
脚中心間距離：4,876 mm
脚展開時間：< 29 秒（20° Cで計算）
脚収納時間：< 25 秒（20° Cで計算）
油圧 動作圧力 最大：140 bar
油圧 流量：46 L/min (2x23)
油圧タンク容量：100 L
電源：400 VAC / 50 Hz
電動機：2 x 4 kW
制御電圧：24 VDC
色：Signal yellow RAL 1003
腐食クラス：C4M

技術仕様一覧

• 適用：RTG、RMG
• 吊り上げ方式：4点ツイストロックまたは4本ピギーバック脚
• 積載：通常積みおよびブロック積み
• スプレッダー重量（TW）：11,500 kg（追加装備なし）
• SWL（ツイストロック＆ピギーバック）：45 トン ±10% 偏心荷重
• SWL（リフティングアイ）：4 x 11.25 トン
• ツイストロック：ISO ペンデュラ 20 mm
• テレスコピック位置：20ft、40ft
• テレスコーピング速度（20ft→40ft）：< 25 s（20° Cで計算）
• 脚クランプ距離（最小/最大）：1,766 ± 60 mm / 3,195 ± 60 mm
• 脚クランプ力：3 kN
• 脚中心間距離：4,876 mm
• 脚展開/収納時間：< 29 s / < 25 s（20° Cで計算）
• 油圧圧力：最大 140 bar
• 油圧流量：46 L/min (2x23)
• タンク容量：100 L
• 電源：400 VAC / 50 Hz
• 電動機：2 x 4 kW
• 制御電圧：24 VDC
• 色：Signal yellow RAL 1003
• 腐食クラス：C4M
• 設計基準：EN15056、EN13001
