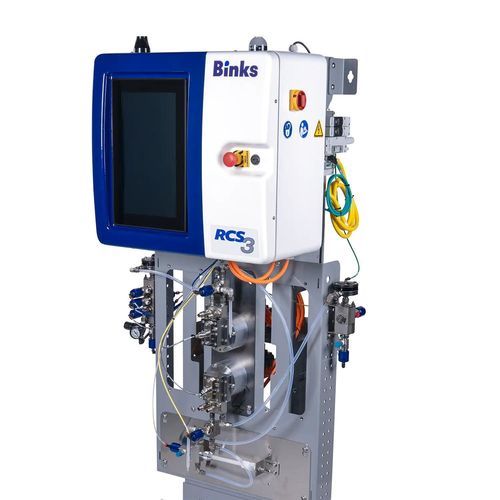

樹脂ドーザー攪拌機 IntelliFlow RCS3

塗料化学製品歯車ポンプ付

概要
Binks IntelliFlow RCS3 は、電子制御のギアポンプ駆動による 1K/2K/3K 向け混合・計量システムです。高生産速度での正確な配合を目的に設計され、ほぼ瞬時のトリガー応答、色および触媒用の洗浄可能なポンプ、手動または自動アプリケータへの統合を実現します。15インチタッチスクリーンとクラウド接続によりリモート監視・診断が可能です。

主な特徴

• 正確で一貫した配合：A/B コンポーネント向けに複数サイズの DLC コーティングギアポンプを用意し、チャネル当たり 3–2000 cc/min をカバー、比率許容差 ±1% を維持。
• 瞬時の応答時間：比率応答 50 ms により高速生産でも精密な材料供給と廃棄物削減を実現。
• カラー & 触媒用の洗浄可能なポンプ：迅速な色替えと最小限の材料ロスを実現し、レジンと硬化剤の純度を保つための速やかな洗浄が可能。
• モジュラー式カラーチェンジャー（エア/溶剤パージ対応）：グラフィカルインターフェースで洗浄量、時間、シーケンスをプログラム可能。エア/溶剤チョップシステムと互換。
• システムの柔軟性：ロータリーアトマイザー、ベル、ディスク、静電式及び非静電式ガンに対応。最大8チャンネルまで拡張可能で手動／自動プロセスに適合。
• 操作性と接続性：15インチタッチスクリーン、アプリ風の直感的 UI、クラウドおよび産業用フィールドバスによる遠隔操作と診断。

メリット

• 仕上がりの一貫性：精密な混合により欠陥を最小化し均一な仕上がりを実現。
• 廃棄物削減：高速応答と正確な吐出で材料使用量と廃棄コストを低減。
• 生産性向上：作業の効率化と短い切替時間でスループットを最大化。
• プロセス制御の向上：ユーザー定義ゾーンとオプションのピロメーターフィードバックでリアルタイム調整が可能。
• リモート監視と診断：クラウド接続により遠隔からの性能監視とトラブルシューティングが可能。
• 将来対応の投資：モジュラー構造により必要に応じたアップグレードやチャネル追加が可能。

構成オプション
スタンダード 2K パッケージ

• 最大 12 色と 4 種類の触媒をサポート。
• 最大 250 レシピ/ジョブを記憶可能。
• カラー側および触媒側の両方に洗浄可能なギアポンプを装備。
• A 側ポンプ容量：3 cc/rev（30–600 cc/min）、6 cc/rev（60–1200 cc/min）。
• B 側ポンプ容量：3 cc/rev（30–600 cc/min）、1.2 cc/rev（12–240 cc/min）、0.3 cc/rev（3–60 cc/min）。
• クラウドによるリモート操作・監視、Ethernet I/P フィールドバス接続対応。

カスタムシステム構築

• 1K、2K、3K 構成に対応（3K は容積式ポンプで対応）。
• 最大 100 色/触媒/希釈剤、最大 250 レシピ。
• 選択可能なポンプサイズ：0.3、1.2、3、6、10 cc/rev（チャネル毎 3–2000 cc/min 対応）。
• C 側に 300 cc/min および 600 cc/min の容積式ポンプを用意。
• クラウド遠隔操作と標準的な産業用フィールドバスサポートで自動化に対応。

Legacy RCS2 vs. IntelliFlow RCS3
Feature | RCS2 | RCS3
Flushing | Flushable only on color side | Flushable on both color and catalyst sides
Calibration | Calibration at applicator | Calibration on pump or at applicator
Compatibility | 1K and 2K, up to 8 channels | 1K, 2K and 3K, up to 8 channels
Number of Colors and Catalysts | Up to 10 colors and catalysts | Up to 100 colors and catalysts
Recipe Capacity | 99 | 250
Interface | Windows-based interface | Modern intuitive app-like interface
Remote operation & monitoring | Not available | Full remote monitoring and operation capability

技術仕様

• 比率範囲：1:1 ～ 100:1
• 比率許容差：±1%
• 対応：1K、2K、3K（容積式ポンプ使用時）
• 流体粘度範囲：1 cPs ～ 3000 cPs
• 最大樹脂数：最大 100
• 最大触媒/硬化剤数：最大 100
• 流体圧力：250 psi（流量センサ使用時 145 psi）
• 樹脂流量：3–2000 cc/min
• 触媒/硬化剤流量：3–2000 cc/min
• 総流量範囲：6–4000 cc/min
• 流量許容差：±1%
• トリガー応答率：約 50 ms（材料および流量に依存）
• 接液部材質：ステンレス、PTFE、パーフルオロエラストマー、UHMW ポリエチレン
• イソシアネート触媒対応：あり
• 通信プロトコル：Discrete、Ethernet、Profinet、DeviceNet、CC-Link、EtherCat、Modbus
• レシピ/ジョブ数：250
• 重量：約 300 lb
• 寸法：幅 32", 奥行 28", 高さ 74.65"
