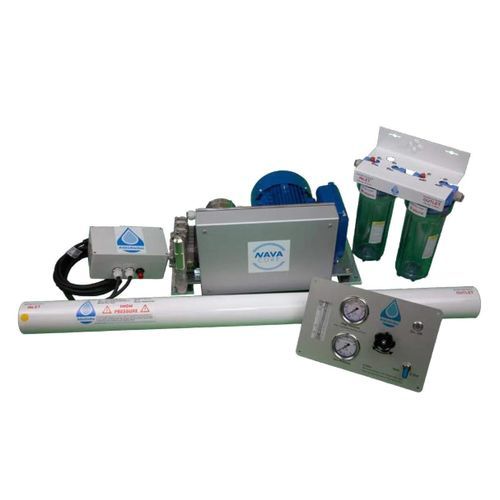

ボート用造水機 NAVA CORE

海用ヨット用セールボート用

概要
AQUAbibe NAVA CORE はプレミアムなオールインワン製海水淡水化装置です。船上で飲料水を供給するための逆浸透（RO）システムで、コンパクト設計、簡単な設置、産業レベルの品質を備えています。

この淡水化ユニットの対象

• あらゆる船級：コンパクトなクルーザー（CORE COMPACT）から大型ヨットまで対応します。
• 簡単な設置：整然としたプレアセンブリのポンプユニット（230V AC 接続）を好む艇主向け。
• 洋上航海者：産業基準の堅牢性と世界的な保守体制を重視する方。

シリーズ概要
AQUAbibe NAVA CORE シリーズは、柔軟性と操作性を両立した堅牢なモジュラー式ROシステムです。給水ポンプと高圧ポンプをコンパクトなポンプユニットに組み合わせることで設置工数を最小化します。汎用部品の採用により世界中でのサービス対応が可能です。淡水生産量は機種により約25～240 l/h。NAVA CORE COMPACT は短いRO膜を使用して狭小スペースにも対応します。信頼性が高く耐久性に優れ、海上での自立した高性能な水供給を実現します。

NAVA CORE シリーズに含まれる構成品

• ポンプユニット：230V AC 電動機、ホイスト給水（インペラ）と高圧ポンプを含む構成
• プレアセンブリ済みの洗浄用3方弁
• コントロールパネル：12V DC 制御電圧、2個の圧力計（前圧／高圧）、タンクと第2淡水取出口の切替、圧力調整弁、電源スイッチ
• 移動式電気ボックス：制御電子機器用（リレー切替およびパネル用12V DC 電源）
• プレアセンブリ済み圧力容器：RO膜用（機種により1～3膜）
• 純正 FilmTec SW30-2540 RO膜（NAVA CORE 用）
• 純正 FilmTec SW30-2521 RO膜（NAVA CORE COMPACT 用）
• プレアセンブリ済みプレフィルターユニット（20 µm と 5 µm プレフィルター）
• 活性炭フィルター（ハウジング含む）
• 高圧ホース（長さ 2 m と 2.5 m）
• 取付材料（油圧継手、海水・濃縮水・淡水用ホース、プレフィルター等）

型式と価格（税別）
Model | Freshwater Output [l/h] | Energy Consumption [kW] | Number of RO Membranes | Price (excl. VAT)
NAVA CORE 07 35 | 35 | 0.85 | 1 | € 5.099,-
NAVA CORE 07 60 | 60 | 0.85 | 2 | € 5.949,-
NAVA CORE 11 50 | 50 | 1.25 | 1 | € 5.149,-
NAVA CORE 11 90 | 90 | 1.25 | 2 | € 5.999,-
NAVA CORE 11 125 | 125 | 1.25 | 3 | € 6.849,-
NAVA CORE 15 65 | 65 | 1.7 | 1 | € 5.249,-
NAVA CORE 15 120 | 120 | 1.7 | 2 | € 6.099,-
NAVA CORE 15 170 | 170 | 1.7 | 3 | € 6.949,-
NAVA CORE 22 180 | 180 | 2.5 | 2 | € 6.999,-
NAVA CORE 22 240 | 240 | 2.5 | 3 | € 7.849,-

NAVA CORE COMPACT 型式と価格（税別）
Model | Freshwater Output [l/h] | Energy Consumption [kW] | Number of RO Membranes | Price (excl. VAT)
NAVA CORE COMPACT 07 25 | 25 | 0.85 | 1 | € 5.049,-
NAVA CORE COMPACT 07 45 | 45 | 0.85 | 2 | € 5.849,-
NAVA CORE COMPACT 07 60 | 60 | 0.85 | 3 | € 6.649,-
NAVA CORE COMPACT 11 60 | 60 | 1.25 | 2 | € 5.899,-
NAVA CORE COMPACT 11 85 | 85 | 1.25 | 3 | € 6.699,-

寸法と構成
NAVA CORE シリーズ - ユニット寸法（抜粋）
Model | Length [mm] | Depth [mm] | Height [mm]
NAVA CORE 07 | 504 | 352 | 287
NAVA CORE 11 | 522 | 344 | 291
NAVA CORE 15 | 522 | 364 | 291
NAVA CORE 22 | 559 | 437 | 306

RO膜構成（SW30-2540）
Configuration | Length [mm] | Width [mm] | Height [mm]
1 RO Membrane SW30-2540 | 1200 | 120 | 115
2 RO Membranes SW30-2540 | 1200 | 270 | 115
3 RO Membranes SW30-2540 | 1200 | 365 | 115

COMPACT 用 RO膜構成（SW30-2521）
Configuration | Length [mm] | Width [mm] | Height [mm]
1 RO Membrane SW30-2521 | 695 | 120 | 115
2 RO Membranes SW30-2521 | 695 | 270 | 115
3 RO Membranes SW30-2521 | 605 | 365 | 115

注意
* 淡水生産量は海水の塩分濃度や水温により最大±10%変動する場合があります。
** 消費電力は運転圧に依存し、約±10%変動する可能性があります。目安値です。発電機の瞬間出力に強く依存します。始動電流は運転電流の約5倍になることがあります。

技術仕様

• ブランド: AQUAbibe
• シリーズ: NAVA CORE（NAVA CORE COMPACT 含む）
• 淡水生産量: 機種により約25～240 l/h
• ポンプユニット動作電圧: 230V AC（ポンプユニットはプレアセンブリで供給）
• コントロール電圧（パネル）: 12V DC
• 消費電力: 機種依存（代表値 0.85 kW、1.25 kW、1.7 kW、2.5 kW）
• RO膜: FilmTec SW30-2540（標準）および SW30-2521（COMPACT）
• 膜構成: 機種により 1～3 枚
• 統合ポンプユニット: プレポンプ（インペラ）＋高圧ポンプ（配管工数を削減）
• 付属フィルトレーション: プレフィルター 20 µm & 5 µm、活性炭フィルター
• 制御計器: 2 個の圧力計（前圧 & 高圧）、圧力調整弁、タンクと第2淡水出口の切替
• 典型寸法: 機種により異なります（寸法表参照）
