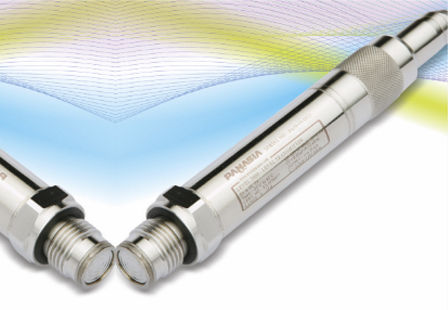

Sensor de nível LEVEL-3000™

de naviopara balastro

Em um navio, além de um porão de carga no qual a carga é carregada, há também tanques de lastro que auxiliam na segurança da navegação, calados que tornam conhecidos os níveis de submersão da proa, popa, porto e estibordo do navio e vários tanques que são necessários para manter o navio navegando. O transmissor de nível de pressão elétrica tipo LEVEL-3000™ está instalado nos tanques e calado de um navio para a medição do calado do navio e dos níveis de água dos vários tanques. Em relação ao princípio de funcionamento da LEVEL-3000™, a LEVEL-3000™ é um transmissor de medição de nível de pressão com um fio de fio duplo constituído por um diafragma e um amplificador que se liga a um fio especial ventilado de quatro fios. O transdutor é preenchido com óleo especial no interior e possui um extensômetro tipo ponte de Wheatstone embutido, que detecta mudanças de pressão na superfície do diafragma. Quando a pressão do líquido, que é o objeto a ser medido, é colocada sobre a superfície do diafragma, o extensômetro recebe tensão e, como resultado, a resistência muda. Esta mudança da resistência é feita em uma corrente de 4-20㎃ ou um sinal de comunicação RS485 através de um circuito de processamento de sinal analógico, e então LEVEL-3000™ torna-se compatível com outros transmissores com uma saída de corrente de 4-20㎃.
