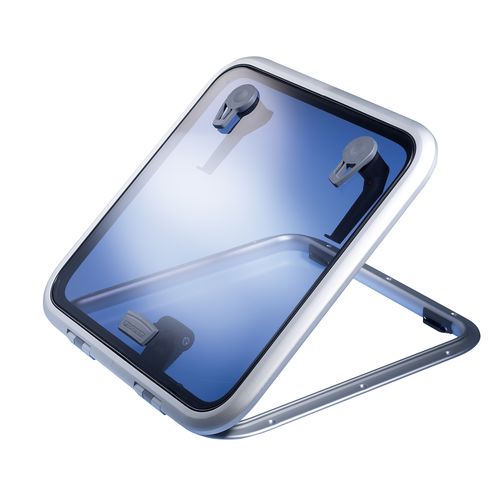

ボート用デッキハッチ / 四角形 / オープン / ラウンドコーナー
Low Profile Lewmar

{{requestButtons}}

特徴

  • 応用:

    ボート用

  • 形状:

    四角形

  • タイプ:

    オープン

  • その他の特徴:

    ラウンドコーナー, 換気グリル

詳細

ロープロファイルハッチは柔らかいスタイリングと洗練されたルックスで、パワーボートでの使用に最適です。 より小さな換気ハッチは、ヨットの任意のデッキの場所に適しています。一方、より大きなサイズは、より小さいサイズから中型のヨットのフォアデッキハッチとして使用できます。

■ 外側のハンドルは、ロックされていないとデッキからハッチを開くことができます
■ 薄型のハッチは180° まで開きます(丸ハッチは170° まで開きます)
■ 摩擦レバーは95° までの任意の位置で蓋を開けます
■ 耐食性のために陽極酸化アルミニウムフレーム
■ 湾曲した上部フレームプロファイル 強度だけでなく、モダンなスタイリング
■ ラウンドとDハッチ構成で利用可能
■ スペアパーツのフルレンジが利用可能 ■

取付手順
最大許容差 + /-1mmの平らな面にフィットします。
ヒンジセクション使用時の固定サイズ (M6 / 1/4インチ)。
下部フレーム用の締め付けサイズは、5mm CSKネジ No.10 UNC 2 BAを使用します。
